Uskunalar Kirish

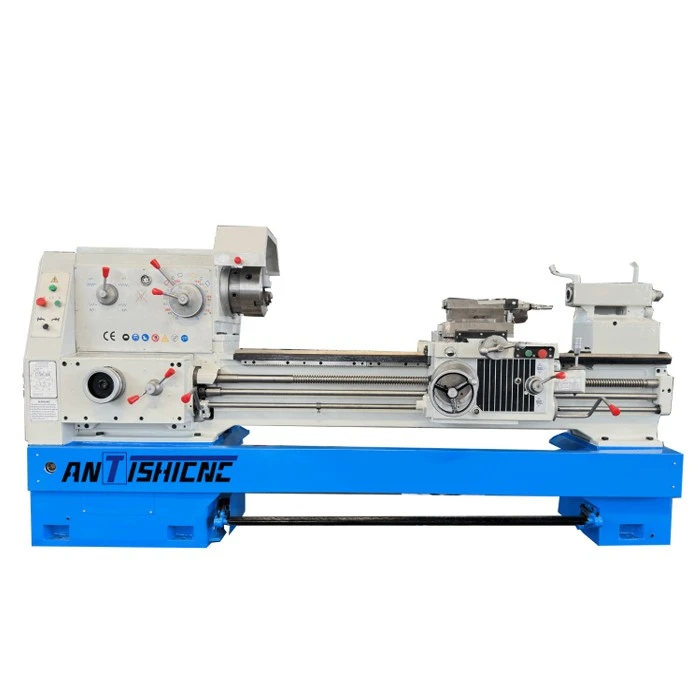

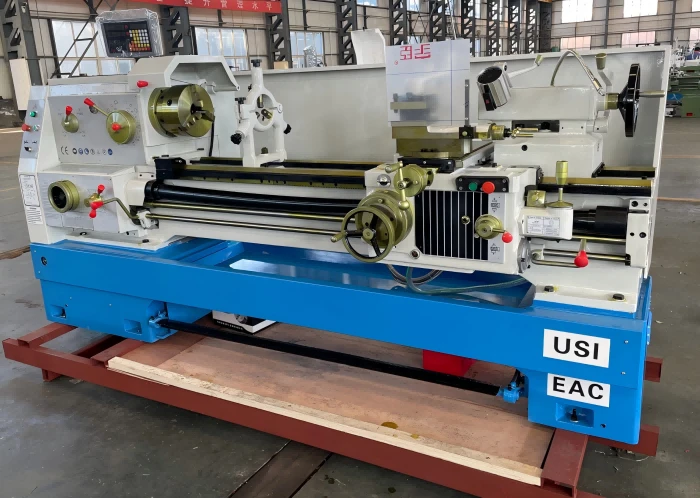

Ushbu 7 fut masofada joylashgan maksimal to'shakning maksimal diametrini va 3000 mm dan 3000 mm gacha bo'lgan uzunligi 3000 mm dan 3000 mm gacha. Shind yaralari 52 mm, 80 mm va 105 mm diametrli shtammlar va armaturalarni sig'dira oladi. 11 kVt asosiy motor bilan birlashtirilgan 1600 rpm miqdoridagi maksimal shpindel tezligi kuchli kesish kuchini va ishlov berish samaradorligini oshiradi.
CA 6140 7 Oyoqli late mashinasi nafaqat ichki va tashqi silindrik, balki Taper, Imperial, modul va diametrli iplar, shuningdek, "bir nechta funket uchun" ni qo'llab-quvvatlaydi. X / z {{4} - AXS-ORIC oralig'i kengligi, standart ozuqa va turli xil yoki tugatish ehtiyojlarini qondirish uchun ozuqa parametrlari va ozuqa parametrlarini ko'payishi bilan keng tarqalgan.
To'rt -}}}}}}}}}}}}}}}}}}}} pozitsiyadagi asboblar (CARM darajasi) qulay vositani o'zgartirish va tsikl samaradorligini yaxshilash imkonini beradi. Kumada MT5 Taper Beori va barqarorlik va ishonchlilik uchun katta pH75 mm diametri bilan jihozlangan. 7 fut masofada ishlaydigan mashina ixcham tartib, kuchli tarkibiy kuchlanish va uzluksiz ishlashni va murakkab ishlov berish muhitiga mos keladi.
Agar siz bardoshli, keng qamrovli va yuqori - CA6140 Investitsion Late-da - Investrontal Late-ga qaytishingiz kerak bo'lsa, CA6140 - bu ishonchli tanlov.
Standart qismlar
3-jag 'chuck va moslashishi-250 mm
4-bekatning odatiy vositasi posti
5 boshli ish chiroqlari
O'rnatish padlti va fut blot (M20X400 GB / T799-88)
Ⅱ5 s25- o'lik markazi
Tegishli kalit
Neft qurol
Sovutish moslamasi
Ixtiyoriy qismlar
Tirik markaz
Uch barni himoya qilish pardasi
Taperni o'zgartirish ilova
Tez almashtirish vositasi Italiya turi
Ip Chazingni tering
Raqamli rekonch (2 o'q)
Raqamli masih (3 o'q)
Issiq teglar: 7 fut masofasi, Xitoy 7 futli jo'xori mashinasi ishlab chiqaruvchilar, etkazib beruvchilar, zavod
Texnik parametr
|
Buyum |
Birlik |
CA6140(A / B / c turi) |
|
|
Sig'im |
Maks to'shagida suzish |
mm |
Φ400 |
|
Slayd ustidan maksimal |
mm |
Φ220 |
|
|
Maksning ishlashi uzunligi |
mm |
1000/1500/2000/3000 |
|
|
Mashina kengligi |
mm |
400 |
|
|
Shpindel |
Shpinde diametri |
mm |
Ph52 (turdagi) / Ph80 (B tli) / Ph105 (c turi) |
|
Nog'ora |
ISO (GB) D8 |
||
|
Shpindel papirasi |
G'altak |
Yo'q . 6 |
|
|
Shpindel markazidan Landsel RIVERS masofa |
mm |
205 |
|
|
Shpindel tezligi |
r / min |
Oldingi: 24 10-1600r / min Orqaga: 12 bosqich 12.5-1600r / min |
|
|
Shpindel motor |
kvant |
11 |
|
|
Chakalakzor |
Piill dia./travel |
mm |
φ75/150 |
|
Markazning izi |
Mt |
5 |
|
|
Asboblar posti |
Stansiya soni / Asboblar bo'limi |
4/25X25 |
|
|
Asbob tezkor harakatlanish tezligi (uzunlama) |
m / min |
4 |
|
|
Tool Rape Harakatlanish tezligi (xoch) |
m / min |
2 |
|
|
To'rta aylanuvchi aylanish burchagi |
º |
±90º |
|
|
Yem |
Maks. Yuqori darajadagi yuqori vositalar |
mm |
140 |
|
Maks. Quyi asboblarpost |
mm |
320 |
|
|
X - AXIS OZIFASI (Standard) |
mm / r |
0.04-0.79 |
|
|
X - AXSI OAT (Kichik ozuqa) |
mm / r |
0.014-0.027 |
|
|
X - AXIS OZI (Yo'lni oshirish) |
mm / r |
0.86-3.16 |
|
|
Z - AXIS OZIFA (Standard) |
mm / r |
0.08-1.59 |
|
|
Z - AXSI OAT (Kichik ozuqa) |
mm / r |
0.028-0.054 |
|
|
Z - AXSIS OZIFA (Yo'lni ko'paytiring) |
mm / r |
1.71-6.33 |
|
|
Metrika ip |
mm |
44 1-192 |
|
|
Dyuym ip |
t.p.i |
21 SURSE 2-24 |
|
|
Modul ip |
pmm |
39 Sara 0.25-48 |
|
|
DP ip |
Dp |
37 Sara 1-96 |
|
|
Boshqalar |
Sovutish suvi motori |
W |
90 |
|
Sovuq suv nasos boshi |
m |
5 |
|
|
Sovuq suvi oqimi oqimi |
L / min |
25 |
|
|
Mashinaning uzunligi |
mm |
2700/3600/3650/4650 |
|
|
Mashinaning kengligi |
mm |
1140 |
|
|
Mashinaning balandligi |
mm |
1750 |
|
|
Mashinaning og'irligi |
kg |
GW 2190 / NW 2070 GW 3500 / NW 2100 GW 2940 / NW 2787 GW 3940 / NW 3787 |
|
