Standart uskunalar: Guangsu 980TDI CNC tizimi 2. Kvadrat qo'chqor tuzilishi 3
Ixtiyoriy uskunalar: 1, Siemens va fanu tizimlari 2, 4 stantsiya va 6-stantsiya elektr asboblari jadvallari 3, yarim yopiq himoya 4, Choping Oq po'latdan himoya 5, chipni olib tashlash 6, sovutish suv ta'minoti |
|
Kirish:
An'anaviy gorizontal uzundan farqli o'laroq,katta vertikal torKatta ish joylarini tabiiy ravishda ishlov berish va ishlov berishni osonlashtiradigan va ishlov berish qulayligi va ishlov berish qulayligini sezilarli darajada oshirishga imkon beradigan vertikal milli shpindel tuzilishini qabul qiling. Milliple qo'shimcha vaqtinchalik operatsiyalarni olib tashlashning hojati yo'q va uzoq muddatli operatsiyadan keyin hali yuqori muddatli ishlashni davom ettirishi mumkin, aniq ishlov berish uchun mustahkam kafolatni ta'minlaydi.
Bukatta vertikal torUskunaning umumiy tarkibi mustahkam va ishonchli. U yuqori kuchli temir to'shak va katta qorin ustunini tortadi, qattiq krossbom dizayni bilan birlashtirilgan, qattiq seysmik qarshilik va yuk ko'tarish qobiliyati va yuqori yuk ko'tarish va kuchli kesish sharoitlariga mos keladi. Ko'p o'lchovli egalik tizimi (vertikal qurol egasi va yonmachi asbob ushlagichi) ko'p yo'nalishli va sinxron ishlov berish operatsiyalarini qo'llab-quvvatlaydi, bu esa bitta mashina tomonidan to'ldirilishi va ishlab chiqarish samaradorligini sezilarli darajada yaxshilaydi. Ba'zi yuqori darajadagi modellar, shuningdek, aqlli va samarali ishlov berishga erishish uchun avtomatik ravishda o'zgaruvchan tizimlar va onlayn o'lchash funktsiyalari bilan jihozlangan.
Qayta ishlash imkoniyatlari bo'yicha vertikal uzunliklar nafaqat ichki va tashqi to'garaklar, uch yuzlar, konus sirtlari va boshqalar, masalan, iplar, profillar va tegirmon kabi maxsus jarayonlarni kengaytirishga imkon beradi. Uni qayta ishlashning aniqligi unga8 darajasiga erishishi mumkin va er yuzasi pürüzlülme RA0,8 mkm bo'lishi mumkin, komponentlar hajmi, kokliflik va sirt sifati bo'yicha yakuniy talablar.
Keng ko'lamli tarkibiy qayta ishlash uchun asosiy uskunalar sifatida,katta vertikal tor Zamonaviy ishlab chiqaruvchilar uchun ularning jarayon darajasini va ishlab chiqarish samaradorligini barqaror va ishonchli tarkibiy faoliyat va mukammal qayta ishlash imkoniyatlari bilan ishlab chiqarishning asosiy uskunalari bo'lishmoqda. Vertikal torni tanlash - bu yuqori samaradorlik, aniqlik va a'lo darajada ishlab chiqarish qobiliyatining mukammal kombinatsiyasini tanlash.
Texnik parametr
|
loyiha |

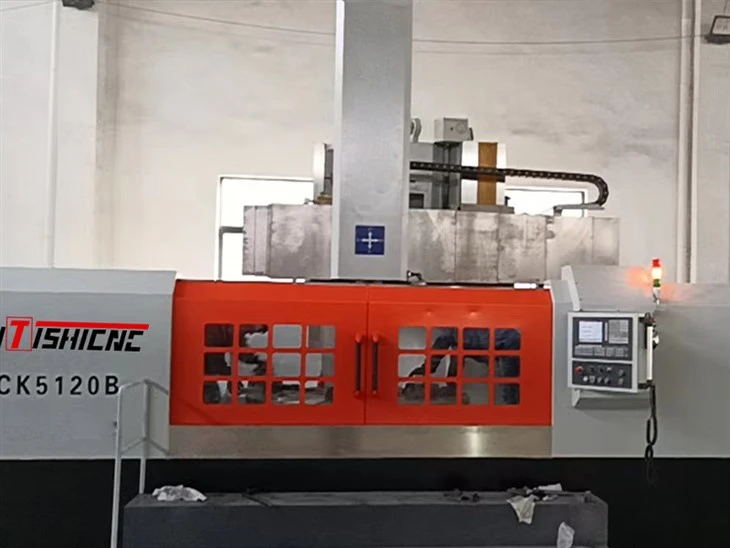

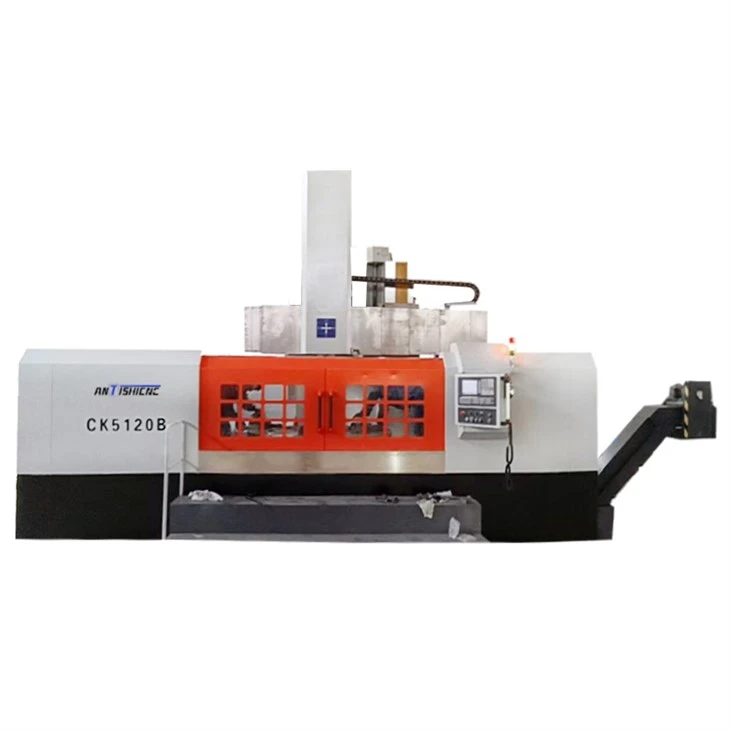

Texnik xususiyatlari CK5120B |
birlik |
|
|
Asbob ushlagichi diametri |
2000 |
mm |
|
|
Ishbayxi diametri |
1800 |
mm |
|
|
Ishning maksimal balandligi |
2000 |
mm |
|
|
Maksimal ishning maksimal vazn |
8 |
t |
|
|
Ish yig'ish tezligi diapazoni |
1-100 |
r / min |
|
|
Ish yig'ish tezligi darajasi |
To'rt tezlik cheksiz |
||
|
Ishga sig'adigan maksimal moment |
40 |
Kn / m |
|
|
Asbob ushlagichi |
Qadam yo'q |
sinf |
|
|
Asbob ushlagichining maksimal kesish kuchi |
25 |
Kn |
|
|
Ram |
Gorizontal sayohat |
1050 |
mm |
|
Vertikal sayohat |
1200 |
mm |
|
|
Crossbeam sayohat |
1750 |
mm |
|
|
Asbob ushlagichi |
1-2000 |
mm / min |
|
|
Nurni ko'tarish tezligi |
440 |
mm / min |
|
|
Asboblar paneli kesma o'lchamlari (uzunligi x kengligi) |
30×40 |
mm |
|
|
Asosiy vosita kuchi |
30 |
kvant |
|
|
Tizim konfiguratsiyasi |
Guangshu 980TDI CNC GSS 980TDI |
||
|
CNC Koordinatasi o'qi |
Xz ikki o'q bog'lash |
||
|
Joylashtirish aniqligi |
0,03mm |
||
|
Joylashtirish aniqligini takrorlang |
0,015mm |
||
|
Ishlov berish hajmi aniqligi |
IT7 |
||
|
Mashinaning vazni (taxminan.) |
18 |
t |
|
