Model maslahatlari
FX-12CNC-1: bitta eksa avtomatik ozuqa
FX-12CNC-3: bitta eksa avtomatik ozuqa + ikkita o'q avtomatik silliqlash g'ildiragi
FX-12CNC-4: Bitta Axis avtomatik ozuqa, bitta eksi avtomatik ozuqa, 2 o'qlarni avtomatik silliqlash g'ildiragi
FX-12CNC-5: bitta eksi avtomatik ozuqa, 2 o'qi avtomatik silliqlash g'ildiragi, 2 o'qi avtomatik rolikli ta'mirlash
Kirish

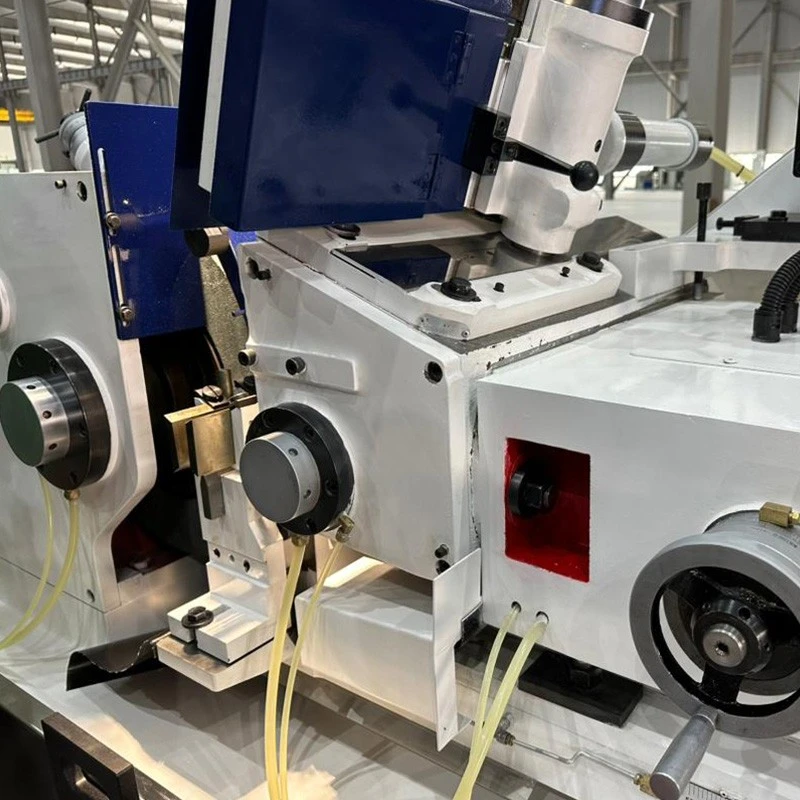

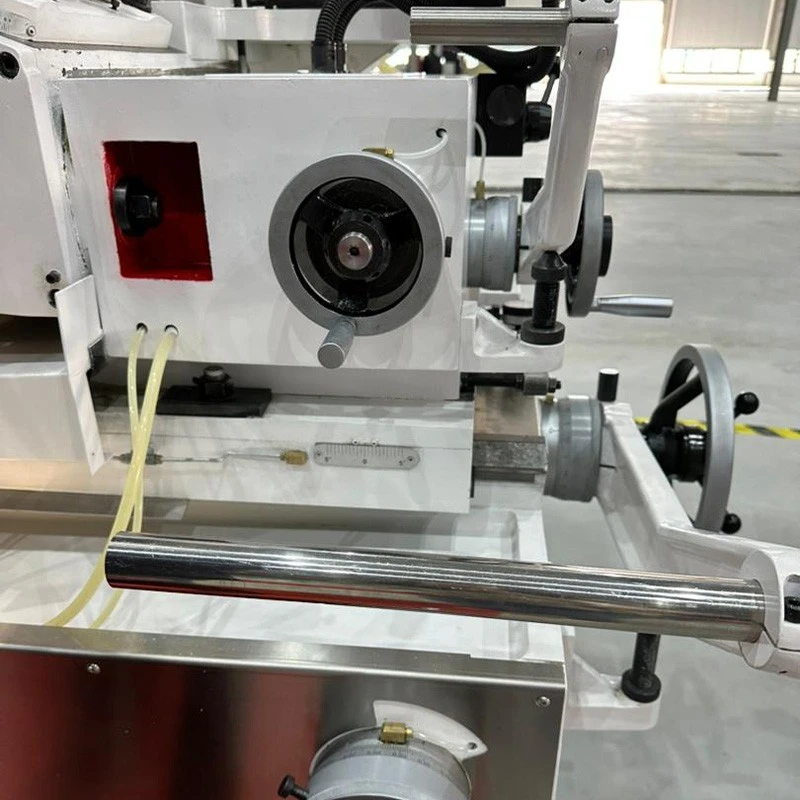

Bu markaziy bar maydalash mashinasi printsipini qabul qiladi. Ish qismini silliqlash g'ildiragi va hidli g'ildiraklar va qo'llab-quvvatlash plitasi bilan qo'llab-quvvatlanadigan plastinka tomonidan qo'llab-quvvatlanadi. Silliqlash g'ildiragi silliqlash kuchini ta'minlash uchun yuqori tezlikda aylanadi va hidli g'ildirak aylanma yo'lni aylantirish uchun ish qismini haydash uchun past tezlikda aylanadi. Eksenel yoki radial ozuqaga qo'llanma g'ildirakli o'qni bo'g'ib qo'yish yoki ramkaga harakat qilish orqali erishiladi. Bu maydalash orqali moslashishi mumkin (teshiklari, teshiklari, teshiklari va boshqalar) va silliqlash (elkalar va konuslar kabi maxsus ish joylari uchun mos).
Texnik parametrlar bo'yicha silliqlash oralig'i ph5-ph50mm va uzunligi 145-200 mm diametrli ish qismlarini qamrab oladi; Qo'rqinchli g'ildirakning tezligi 1300rrga etadi, hidi g'ildirakli 10-290r / m m min. Ozuqa aniqligi 1 mkm, ish yutish ishlari 0,001 mmm, pürüzlülülülülülün rag'ra-yuqori ishlov berish aniqligini ta'minlash.
Markazsiz barni silliqlash mashinasining samaradorligi sezilarli darajada muhimdir: FC-30 quyma temir asosiy mashinasi - SNCM-21h qotishuvli po'latdan yasalgan va qattiq issiqlik HRC62 darajasidan yuqori; Tayvan delta servoylari motor, 0-350rpm past darajadagi tezlikni tartibga solish va barqaror chiziqli tezlikni boshqaradi va sinxron kamar yo'qotishlarni kamaytiradi; Dual-Axis Sero avtomatik qumni ta'mirlash tizimi Taper va ARC ishpilarlarini qayta ishlashni amalga oshiradi va Dovetil Grovulturaning tuzilishi qumni tiklash aniqligini ta'minlaydi; Spindle aylanma neft tizimi va ixtiyoriy avtomatik yuklash va yukni tushirish tizimi uskunalarning ishonchliligi va avtomatlashtirish darajasini yanada yaxshilaydi.
Yuqori aniqlik, yuqori samaradorligi va ko'p funktsiyalari, CNC markazi tomonidan markazlashtirilgan barni silliqlash mashinasi mahsulot sifatini va ishlab chiqarish samaradorligini oshiradi va bozor raqobligida ustunlikka ega bo'ladilar.
Texnik parametr
|
Parametrlar |
Birlik |
Fx-12cnc -1 Fx-12cnc -3 Fx-12cnc -4 Fx-12cnc -5 |
|
Standart mashinani qayta ishlash oralig'i (diametri) |
mm |
1-40 |
|
Qishloq o'lchami (OD * kenglik * ID) |
mm |
Φ305*150*Φ120 |
|
G'ildirak o'lchamini sozlash (OD * kenglik * ID) |
mm |
Φ205*150*Φ90 |
|
Qishloqli g'ildirak tezligi |
Rpm |
1950 |
|
Silliqlash g'ildiragining maksimal chiziqli tezligi |
m/s |
35 |
|
Ozuqa kursi |
mm / min |
8000 |
|
G'ildirak tezligini sozlang |
Rpm |
0-350 (elektrod kamroq) |
|
Qishloqli g'ildirakli dvigatel |
Kvant |
5.5 |
|
Sozlash g'ildiragi servosi motor |
Kvant |
2.0 |
|
Avtomatik qumni ta'mirlash servoyik |
Kvant |
1.5 |
|
Gidravlik nasos drayveri |
Kvant |
0.75 |
|
Sovuq nasos drayveri |
Kvant |
0.125 |
|
G'ildirakli ozuqani to'g'ri sozlash |
mm |
0.001 |
|
Sozlash g'ildiragi nozik sozlash qo'l g'ildiragi |
mm |
0.1 / 0.001 / shkala |
|
Servo minimal aniqlik |
mm |
0.001 |
|
G'ildirak burgini sozlang |
Daraja |
+6 darajasi --5 daraja |
|
G'ildirak aylanish burchagini sozlang |
Daraja |
± 5 daraja |
|
Mexanik o'lchamlar |
mm |
1800×1400×1450 |
|
Qadoqlash hajmi |
mm |
2350×1650×1770 |
|
Mashinaning og'irligi |
KG |
1900 |
|
Qadoqlash og'irligi |
KG |
2200 |
Standart qismlar
|
Yo'q. |
Buyum |
Kelib chiqishi |
Brend |
Shodlik |
|
1 |
CNC tizimi |
Tayvan, Xitoy |
Sintsek |
1-chi |
|
2 |
Qilichingli g'ildirak / g'ildirakli shpindel |
Tayvan, Xitoy |
Jichi |
2 dona |
|
3 |
Qishloq motorli motor |
Tayvan, Xitoy |
Tika |
1GUS |
|
4 |
servo motor |
Germaniya |
Siemens |
3GUS |
|
5 |
Ball Vintli novda |
Yapon |
Thx |
3PCS |
|
6 |
Standart silliqlash g'ildiragi |
Xitoy |
AQSh / Norton |
1 dona |
|
7 |
Standart qo'llanma g'ildiragi |
Tayvan, Xitoy |
Langar |
1 dona |
|
8 |
Gidravlik ish stantsiyasi (moy idishlari va neft nasosi, neft nasoslari motori) |
Tayvan, Xitoy |
Omba |
1GUS |
|
9 |
Olmosli o'tkir qalam |
Tayvan, Xitoy |
Langar |
2 dona |
|
10 |
Suv idishlari va nasos |
Tayvan, Xitoy |
Baoyuan |
1-chi |
|
11 |
Elektr tizimi |
Yapon |
Fuji |
1-chi |
|
12 |
Ishchim |
Xitoy |
Onlayn |
1-chi |
|
13 |
Pichoq postini to'xtating, Standart pichoq taxtalarini to'xtating |
Xitoy |
Antisyi |
1-chi |
|
14 |
Standart pichoq taxta orqali asbob ushlagichi orqali |
Xitoy |
Antisyi |
1-chi |
|
15 |
Flaning Kutish mashinasi |
Xitoy |
Antisyi |
1-chi |
|
16 |
Asboblar qutisi va texnik vositalar |
Xitoy |
Antisyi |
1-chi |
|
17 |
Mashinalar darajasi Fint va Foundation Proks |
Xitoy |
Antisyi |
1-chi |
IxtiyoriyQismlar
|
Yo'q. |
Buyum |
|
1 |
Magnit va qog'oz lenta ikki baravar effektli filtr |
|
2 |
Zaxira flane |
|
3 |
Avtomatik oziqlantirish va qabul qilish moslamasi |
|
4 |
Qo'shimcha pichoqlar |
|
5 |
Siemens 828D CNC tizimi |
