Kirish
- Butun ag'daruvchi maydalash mashinasining asosiy tarkibi FC-35 yuqori navli quyma temir bilan, u sun'iy ravishda normallanmagan va tabiiy ravishda qariydi. Bir vaqtlar bir vaqtlar asosiy tarkibiy qismlarni qayta ishlashni yakunlash uchun, Yosuda va Mitsui Seiki kabi birinchi sinf ishlab chiqaruvchi markazlari bilan siqilgan, barqaror va ishonchli benchmark aniqligini ta'minlaydi. Shindle tizimi Tayvan Jianchang brendi SNCM-21H qotishmali po'latdan foydalanadi. Issiqlikni davolash va chuqur kriogenik davolanishdan so'ng, sirt qattiqligi HRC-62 darajasiga yoki yuqorida bir tomonlama samarali qattiqlashgan qatlam 1,5 mm dan katta. Dinamik bosimli tazyiqlarni moylashning tuzilishi va yuqori darajadagi qo'llab-quvvatlash komponentlari, milya strelkali 0,001 mm ichida boshqariladi, bu esa silliqlanish barqarorligini yaxshilaydi.
- Tuzatish g'ildiragi tizimi Tayvan delta servoserini, shuningdek, tezkor chiziqli kamarni, doimiy chiziqli kamarni turli xil tashqi diametr sharoitida ushlab turish va ishlov berishning mustahkamligini oshirish uchun doimiy chiziqli kamarni olib tashlaydi. Innovatsion tuzilmaviy dizaynerga servos motorga o'zgaruvchan g'ildirak oynasi bilan sinxron ravishda egish, an'anaviy ko'p bosqichli zanjirli uzatilishning oldini olish.
- CNCning infektsiyasini silliqlash maydalagichlar tizimi, uskunalar Siemensning xitoylik insonparvarlik va "Siemens" ning xitoylik insonparvarlik interfeysi va "Siemens" ning motoriga ega bo'lgan, mos keladigan moslik va ishlashi bilan jihozlangan. Qum momolini ta'mirlash tizimi barqaror aniqlik bilan murakkab konturlarni avtomatik qoplashni amalga oshiradigan va ish qismlarini paper yoki yoylarni silliqlash uchun mos keladigan va ish qismlarini silliqlash uchun mos keladigan.
- Bundan tashqari, uskunalar ikki v shaklidagi qo'llanma relsi va avtomatik moylash tizimi, Fuji brendi elektr tizimi dizayni, oson foydalanish va barqaror ishlashi bilan jihozlangan. Milliy aylanma neft tizimi ikki bosqichli filtr va bosimni boshqarish, ikki bosqichli filtrlash va uzoq muddatli yuqori yuk ko'tarish uchun texnik barqarorlik va xizmat ko'rsatishni ta'minlash uchun birlashtirilgan.
- CNCning infektsiyali silliqlash qaqshalarida "yuqori aniqlik, yuqori darajadagi va yuqori darajadagi" ning uch baravar katta afzalliklari bilan aniq ishlab chiqarishning yuqori darajadagi afzalliklarini yangilash uchun asosiy uskunalar aylanadi.
Texnik parametr
|
Buyum |
Birlik |

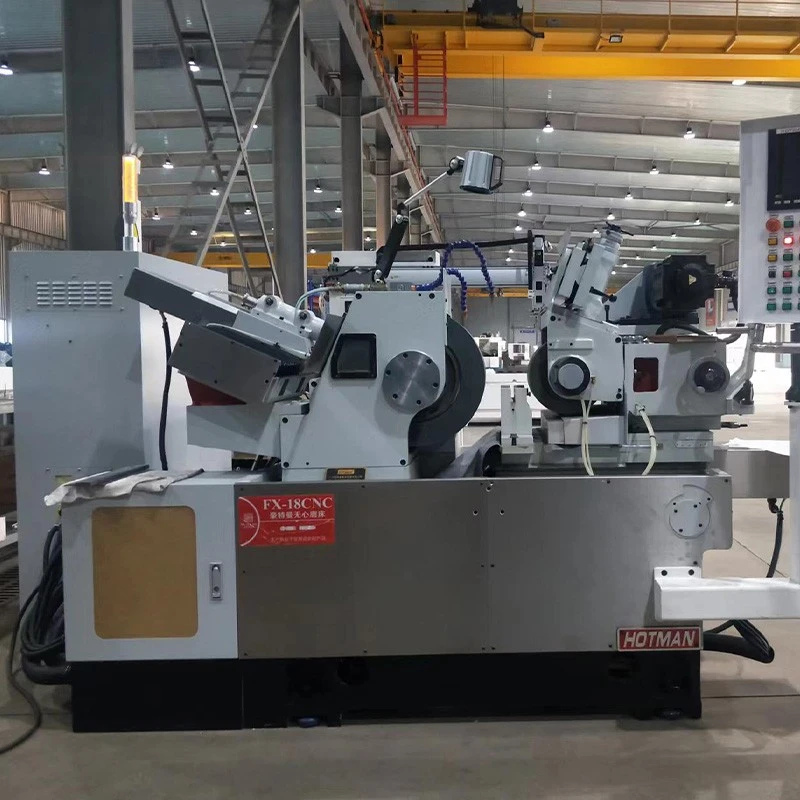

FX-18CNC -1 FX-18CNC -3 FX-18CNC -5 |
|
Standart ish stolining diametri |
mm |
1-60 |
|
Qilichingli g'ildirak hajmi (OD X kenglik x ID) |
mm |
Φ455x205xΦ228.6 |
|
G'ildirak o'lchamini sozlash (OD X kenglik x ID) |
mm |
Φ255x205xΦ111.2 |
|
Qishloqli g'ildirak tezligi |
R.P.M |
1520 |
|
G'ildirak tezligini sozlang |
R.P.M |
0-250 |
|
G'ildirakli dvigatel |
Kvant |
11.5 |
|
G'ildirakli dvigatelni sozlang |
Kvant |
3 |
|
FAQAT SERVO MOTERO |
Kvant |
3 |
|
Sero qumni ta'mirlash uchun motor kuchi |
Kvant |
1.5 |
|
Gidravlik nasos drayveri |
Kvant |
0.75 |
|
Sovuq nasos drayveri |
Kvant |
0.25 |
|
Tuzatish g'ildiragining minimal hajmi |
mm |
0.001 |
|
G'ildirak burgini sozlang |
Dog ' |
+6 darajasi --5 daraja |
|
G'ildirak aylanish burchagini sozlang |
Dog ' |
± 6 daraja |
|
Mexanik o'lchamlar |
mm |
2350X1960x1550 mm |
|
Qadoqlash og'irligi |
KG |
3300 |
Model maslahatlari
FX-18CNC-1: bitta eksa avtomatik ozuqa
FX-18CNC-3: bitta eksa avtomatik ozuqa + ikkita o'q avtomatik silliqlash g'ildiragi
FX-15CNC-5: Ikki burg'ulash g'ildiragi avtomatik kiyinish, ikkita qo'llanma g'ildirak o'qi avtomatik kiyinish va avtomatik ovqatlanish va kompensatsiya.
Standart qismlar
|
Yo'q. |
Buyum |
Kelib chiqishi |
Brend / model |
Shodlik |
|
1 |
Qilichingli g'ildirak / g'ildirakli shpindel |
Tayvan, Xitoy |
Jichi |
2 dona |
|
2 |
Qishloq motorli motor |
Tayvan, Xitoy |
Donlim |
1 guruh |
|
3 |
Qo'llanma g'ildiragi |
Tayvan, Xitoy |
Delta |
1 to'plam |
|
4 |
Ball Vintli novda |
Yapon |
Thx |
2 dona |
|
5 |
CNC tizimi |
Germaniya |
Sandiq |
1 to'plam |
|
6 |
servo motor |
Germaniya |
Sandiq |
3 guruh |
|
7 |
Standart silliqlash g'ildiragi |
Tayvan, Xitoy |
Langar |
1 dona |
|
8 |
Standart qo'llanma g'ildiragi |
Tayvan, Xitoy |
Langar |
1 dona |
|
9 |
Gidravlik ish stantsiyasi (moy idishlari va neft nasosi, neft nasoslari motori) |
Tayvan, Xitoy |
Omba |
1 guruh |
|
10 |
Olmosli o'tkir qalam |
Tayvan, Xitoy |
Nobud |
2 dona |
|
11 |
Suv idishlari va nasos |
Tayvan, Xitoy |
Baoyuan |
1 to'plam |
|
12 |
Elektr tizimi |
Frantsiya |
Shnayder |
1 to'plam |
|
13 |
Ishchim |
Xitoy |
Onlayn |
1 guruh |
|
14 |
Pichoq postini to'xtating, Standart pichoq taxtalarini to'xtating |
Xitoy |
Antisyi |
1 to'plam |
|
15 |
Standart pichoq taxta orqali asbob ushlagichi orqali |
Xitoy |
Antisyi |
1 to'plam |
|
16 |
Flaning Kutish mashinasi |
Xitoy |
Antisyi |
1 to'plam |
|
17 |
Asboblar qutisi va texnik vositalar |
Xitoy |
Antisyi |
1 to'plam |
|
18 |
Mashinalar darajasidagi jamg'arma va prokladkalar |
Xitoy |
Antisyi |
1 to'plam |
IxtiyoriyQismlar
|
Yo'q. |
Buyum |
|
1 |
Magnit va qog'oz lenta ikki baravar effektli filtr |
|
2 |
Zaxira flane |
|
3 |
Avtomatik oziqlantirish va qabul qilish moslamasi |
|
4 |
Qo'shimcha pichoqlar |
