Mahsulotni kiritish

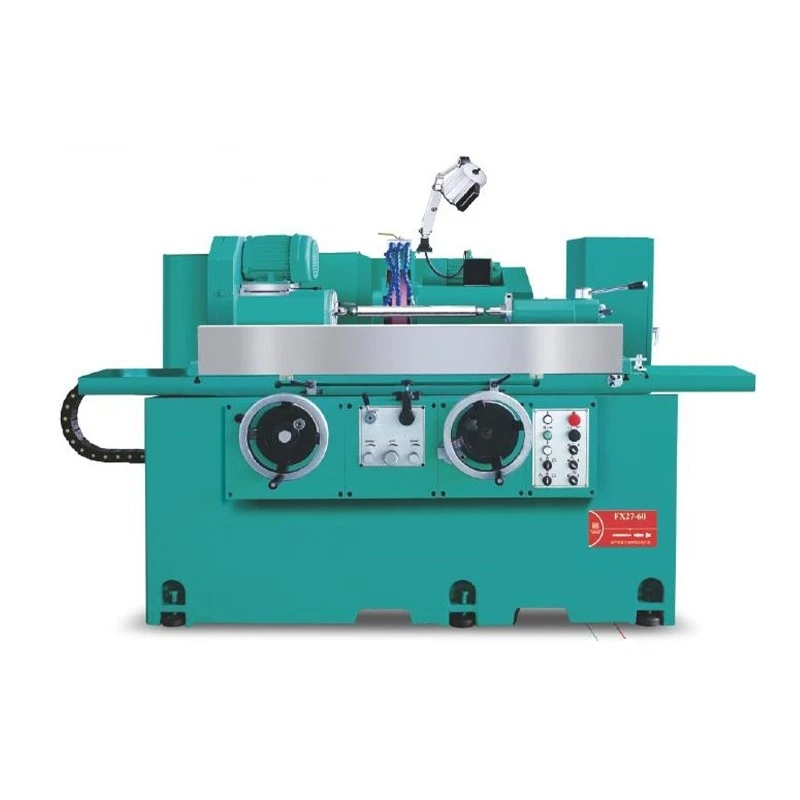

- Tashqi silindrsimon maydalagichlar bazasi va asosiy tarkibiy qismlar issiqlikdagi FC-30 quyma tarkibiy qismlardan, tabiiy qarishni sun'iy qarish bilan ichki stressni yo'q qilish va uzoq muddatli barqarorlikni ta'minlash uchun sun'iy ravishda issiqlikdagi FC-30 quyma temirdan yasalgan. Asosiy komponentlar Yasda, Mitsui Seki, Toshiba, Toshiba va Elb kabi dunyo miqyosidagi uskunalardan foydalanib, butun mikron-geometrik aniqlik va butun mashinaning ajoyib geometrik aniqligi va chidamliligini ta'minlash.
- Silliqlash metrli tizimi yuqori aniqlikdagi tumanlar bilan jihozlangan, oldingi to'rt / orqa ikkita konfiguralarda alohida moylash zarurligini yo'q qiladi. Ushbu struktura oson parvarish qilishni taklif qiladi, metalldan-metalli kontaktning oldini oladi va juda uzoq vaqt xizmat ko'rsatish muddatini ta'minlaydi. Shpindel yuqori qattiqlik va aniqlikka ega, maxsus silliqlash dasturlarining talablariga javob beradigan sozlanadigan g'ildirak tezligi. Tashqi silindrsimon maydalagichning yo'l-yo'rig'i va aniq balig'i vintlari doimiy ravishda xizmat ko'rsatishning uzaytirilishi va yuqori darajadagi yuqori darajadagi ishlashini ta'minlash uchun avtomatik moylash tizimi tomonidan doimiy ravishda moyil bo'ladi. Mustaqil sovutish tizimi tebranishni minimallashtirish va isitish isitish tarqalishini kuchaytirish uchun mashina tanasidan ajratilgan.
- Tashqi silindrsimon maydalagichning mayda-chuyda ozuqa ostidagi ozuqa tizimi aniq qopqoqli v-tekis slidve-ni, aniq zamin va avtomatik moylash tizimi bilan bog'lanadi. Ushbu kombinatsiya silliq harakat, a'lo darajadagi takrorlash va uzoq sirli hayotni ta'minlaydi. Bundan tashqari, tizim operatsion samaradorlikni oshirish uchun avtomatik ravishda oldinga siljish va teskari ozuqa funktsiyalarini qo'llab-quvvatlaydi.
- Tugmada quyruqli temir tanasi ichiga o'ralgan va MT4 jonli markazini qo'llab-quvvatlashga mo'ljallangan qattiq itolli po'latdan yasalgan qotishmali qotishmali qotishma va kuch uchun muhandis. Yenga qisqichbaqasimon kuchlari orqa tugmachadan foydalanib qulay tarzda sozlanishi mumkin. Gidravlik diplom variant sifatida mavjud va ishpaklarni samarali yuklash va tushirish uchun oyoq pedal bilan jihozlangan.
Ixtiyoriy konfiguratsiyalar tarkibiga 100 000 rpmgacha bo'lgan shpindel tezligi bilan ichki maydalash moslamalari bitta sozlashni amalga oshirishga imkon beradi. Bundan tashqari, motorli Aqis optik shkalasi bilan jihozlangan holda ultra aniq ozuqa boshqaruvini 0,001 mm rezolyutsiyasini yoqish uchun.
Issiq teglar: Tashqi silindrsimon maydalagich, Xitoy tashqi silindrsimon maydalagich ishlab chiqaruvchilar, etkazib beruvchilar, fabrika
Texnik parametr
|
Mashinasozlik modeli |
Fx27-60 |
||
|
Buyum |
Tavsif |
Birlik |
Ma'lumotlar |
|
Qayta ishlash qobiliyati |
To'shak yuzasining diametri |
mm |
270 |
|
Markaz orasidagi masofa |
mm |
600 |
|
|
Eng yaxshi markaziy ishning maksimal og'irligi |
Markaz ishlaydigan (kg) |
60 |
|
|
Faqat ishlaydigan bosh (kg) |
20 |
||
|
Maksimal chiziq tezligi |
m/s |
35 (65 agar yuqori tezlikda g'ildirak bo'lsa) |
|
|
Qilichingli bosh va ozuqa |
Aylanish burchagi |
Chap va o'ng |
± 15 daraja |
|
Standart silliqlash g'ildiragi hajmi |
Od XWX ID (mm) |
405*38(32-60)*127 |
|
|
Maxsus silliqlash g'ildiragi hajmi |
Odx WX ID (mm) |
510*38(32-60)*127 |
|
|
G'ildirakli tezlik |
R.P.M. |
1650(1850/2100) (cheksiz o'zgaruvchan tezlik) |
|
|
Harakatlanuvchi masofa |
mm |
250 |
|
|
Tez ozuqa urish |
Xavfsizlik masofasi (mm) |
25 (40 ta maxsus model) |
|
|
Avtomatik ozuqa |
Maksimal (mm) |
1.8 |
|
|
Minimal (mm) |
0 |
||
|
Shpindel sayohat |
Har bir inqilob uchun oziqlantirish (mm) |
2 |
|
|
Minimal x- o'qni sozlash birligi (mm) |
0.005 |
||
|
Ish boshi |
Shpindel aylanish |
rejimi |
Sinxron / markazlashtirish |
|
Aylanish burchagi |
Ishchi qirrasi (daraja) |
30 daraja |
|
|
Qishloq qirrasi qirrasi |
90 daraja |
||
|
Shpindelning aylanish tezligi |
R.P.M. |
10-500 (kamar g'ildiragi tartibga solish) |
|
|
Markaz o'lchami |
Mt |
№4 |
|
|
Spindle teshik orqali |
mm |
25 |
|
|
Quyruq |
Avtomatik teleskop masofasi |
mm |
32 |
|
Markaziy izdosh |
Mt |
№4 |
|
|
Ish studiyasi |
Aylanish burchagi |
Dog ' |
+9/-6 |
|
Qo'l g'ildirakli tasmasi |
Har bir inqilobda ovqatlanish |
12.5 |
|
|
Avtomatik ozuqa tezligi |
mm |
50-4000 / min |
|
|
Ichki teshikni silliqlash moslamasi (Ixtiyoriy) |
Shpindel aylanish tezligi |
R.P.M. |
20,000 (35,000-maxsus) |
|
Motor |
Kw (HP) |
0.75(1) |
|
|
Motor |
Qilichingli rulli shpindel |
Kw (HP) |
3.7(5) |
|
Ishchi bosh shpindel |
Kw (HP) |
0.75(1) |
|
|
Gidravlik elektr pompasi |
Kw (HP) |
0.75(1) |
|
|
Suyuqlikdagi suyuq nasos |
Kw (HP) |
0.2(1/4) |
|
|
Tank hajmi |
G'ildirakli moy moylash |
Litri (gallon) |
24(6) |
|
Elektr tirishqoqati |
Litri (gallon) |
60(15) |
|
|
Suyuqlik idishini silliqlash |
Litri (gallon) |
80(20) |
|
|
Qadoqlash hajmi |
L * W * H |
mm |
2700x1520 x 1650 |
|
Sof og'irlik |
kg |
2500 |
|
