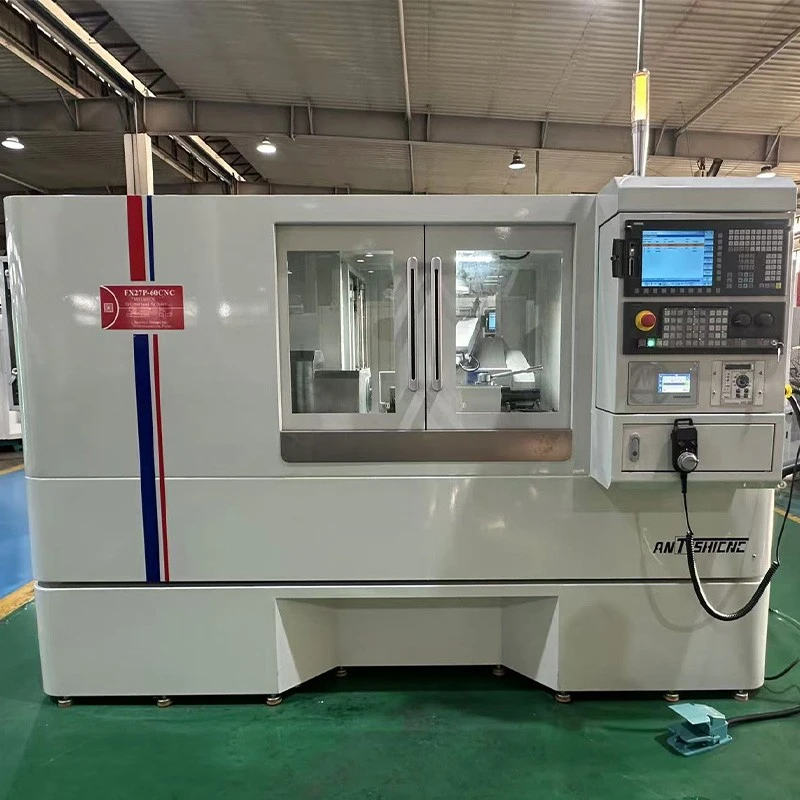

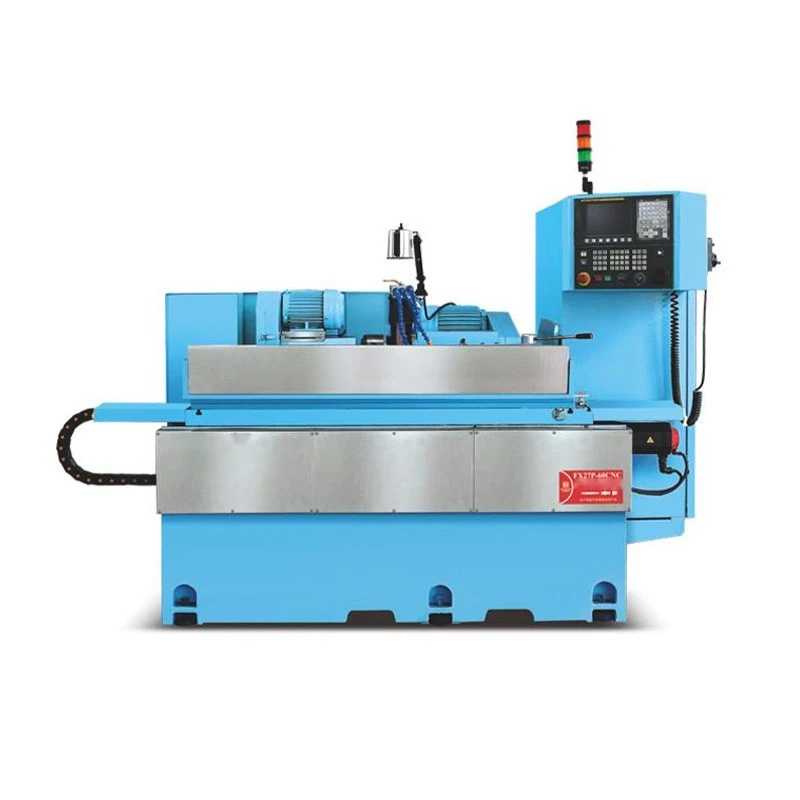

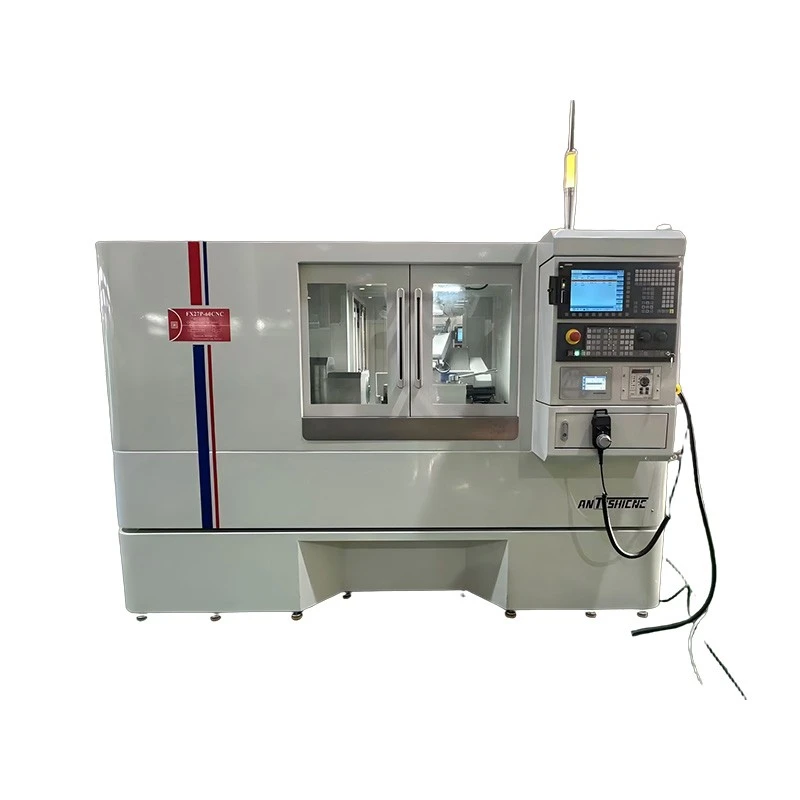

Kirish
- Silindrsimon mashinaning tanasi va asosiy tarkibiy qismlar sun'iy ravishda normallashtirish va tabiiy ravishda qarish bilan bog'liq bo'lgan yuqori darajadagi quyma temirdan iborat bo'lib, ular ichki stressni yo'q qiladi va uzoq muddatli tarkibiy barqarorlikni ta'minlaydi. Asosiy komponentlar Yasda, Mitsui Seki, Toshiba, Toshiba va Elb kabi dunyo miqyosidagi uskunalardan foydalanib, bir nechta sofikashtirish jarayonida ishlov beriladi.
- Siemens 828D CNC tizimi bilan jihozlangan va keyingi rivojlanish orqali yanada rivojlangan, foydalanuvchi interfeysi sezgir va kuchli. Tizim ichki silliqlash qo'shimchalari, avtomatik uchli o'lchash moslamalari, avtomatik diametrli o'lchash moslamalari, turli xil diametri o'lchash tizimlari, turli xil talablarga javob beradigan keng tarmoqlarning keng doirasini qo'llab-quvvatlaydi. Silliqlash miliga metallga metall kontaktni oldini oladigan texnik-yigirmata moyil konfiguratsiyani oldingi to'rt / orqa-ikkita konfiguralardan foydalanadi. Yuqori qattiqlik va aniqlik bilan milya 65 m / s tezlikda va maxsus ish stajiga yuqori tezlikda silliqlash uchun 3500 rpmgacha bo'lgan maksimal chiziqni qo'llab-quvvatlaydi. Yuqori aniqlikdagi gidrostatik / gidrodinamik milga ultra aniqlangan dasturlar uchun ixtiyoriy konfiguratsiya sifatida ham mavjud.
Silindrsimon mashinaning silliqlash g'ildiragi boshini silliqlash tizimi C3 sinfdagi aniqlikdagi ball va qo'l-qo'llar bilan birlashtirilgan v-tekis qo'llanmadan, a'lo darajada yuvishning aniqligi va uzoq vaqt xizmat ko'rsatishning eng aniqligi. Tizim, shuningdek, ishlov berish samaradorligini oshirish uchun silliqlash g'ildiragining boshlig'i va teskari harakatini ham qo'llab-quvvatlaydi. Yo'l-yo'riqlar va balli vintlar bilan doimiy moylash tizimi bilan doimiy ravishda yog'lanadi va mustaqil sovutish tizimi issiqlikni tarqatish va tebranishni kamaytirish uchun asosiy tanadan ajratilgan.
Dodistuk - bu MT4 jonli markazini qo'llab-quvvatlaydigan quyma temir tanasi yonidagi qattiqlashtirilgan qotishmali shilimshiq bilan bezatilgan. Qisqichbaqasimon kuchlari orqa tugmachadan osongina sozlanishi mumkin. Oyoq pedal operatsiyasi bo'lgan gidravlikning pastki qismi ish qismlarini tez yuklash va tushirishni engillashtirish uchun imkoniyat sifatida mavjud.
Uning qudratli ishlov berish qobiliyatlari, ongli CNCni boshqarish va yuqori strukturaviy dizayn, fx27p-60cnc yuqori aniqlikdagi silindrsimon silliqlash operatsiyalari uchun maqbul echimni anglatadi.
Issiq teglar: silindrsimon mashinasi, Xitoy silindrsimon mashinasozlik ishlab chiqaruvchilar, etkazib beruvchilar, fabrikalar
Texnik parametr
|
Texnik xususiyatlari |
Birlik |
Fx27p-60cnc |
|
|
Qayta ishlash qobiliyati |
Ish bilan ta'minlaydigan maksimal aylanadigan diametri |
mm |
270 |
|
Ikki tog 'orasidagi eng uzun masofa |
mm |
600 |
|
|
Maksimal silliqlash diametri |
mm |
270 |
|
|
Ikki yuqori markaz orasidagi maksimal yuk |
Kg (b) |
60 (markazlar ishi) 20 (ish boshi ishi) |
|
|
Qishloq o'lchami (diametri × kenglik × testragut) |
mm |
405×38(32-50)×127 |
|
|
G'ildirak tezligi |
rpm |
1650 |
|
|
Silliqlash g'ildiragining maksimal chiziqli tezligi |
m/s |
35 (yuqori tezlikda silliqlash g'ildiragi bilan) |
|
|
G'ildirakka |
mm |
Avtomatik |
|
|
G'ildirak boshi |
Ozuqa burchagi |
Dog ' |
90 |
|
Ozuqa urish |
mm |
220 |
|
|
X o'qini boqish tezligi |
m / min |
6 |
|
|
X o'q minimal tasmasi |
mm |
0.001 |
|
|
Bosh stul |
Shpindel tezligi |
rpm |
50-500 |
|
Shpindel shakli |
Bir vaqtning o'zida harakat yoki markazlashtirish |
||
|
Thrible Asllar |
Mt-5 |
||
|
Chakalakzor |
Avtomatik teleskop masofasi |
mm |
40 |
|
Markazning texnik xususiyatlari |
Mt-4 |
||
|
Ishbilarmon |
Z o'qi tez harakatlanish tezligi |
m / min |
8 |
|
Z o'qi minimal tasmasi |
mm |
0.001 |
|
|
Maksimal sayohat insulti |
mm |
640 |
|
|
Aylanish burchagi |
Dog ' |
+7/-3 |
|
|
Motor |
G'ildirak shpindeli vosita |
Kvant |
3.75 |
|
X o'qi ozuti (Servo) |
Kvant |
1.5 |
|
|
Z o'qi ozuqa motori (Servo) |
Kvant |
1.5 |
|
|
Motorli dvigatel |
Kvant |
0.75 |
|
|
Sovuq suv nasos motori |
Kvant |
0.75 |
|
|
Moyli neft motor |
Kvant |
0.25*2 |
|
|
Dodipka neft nasosli motor |
Kvant |
0.75 |
|
|
Boshqalar |
Mashinalar sof og'irligi |
Kg |
3300 |
|
Brutto vazni |
Kg |
3500 |
|
|
Qadoqlash hajmi (uzunlik * kengligi * balandligi) |
mm |
2700*2000*2000 |
|
