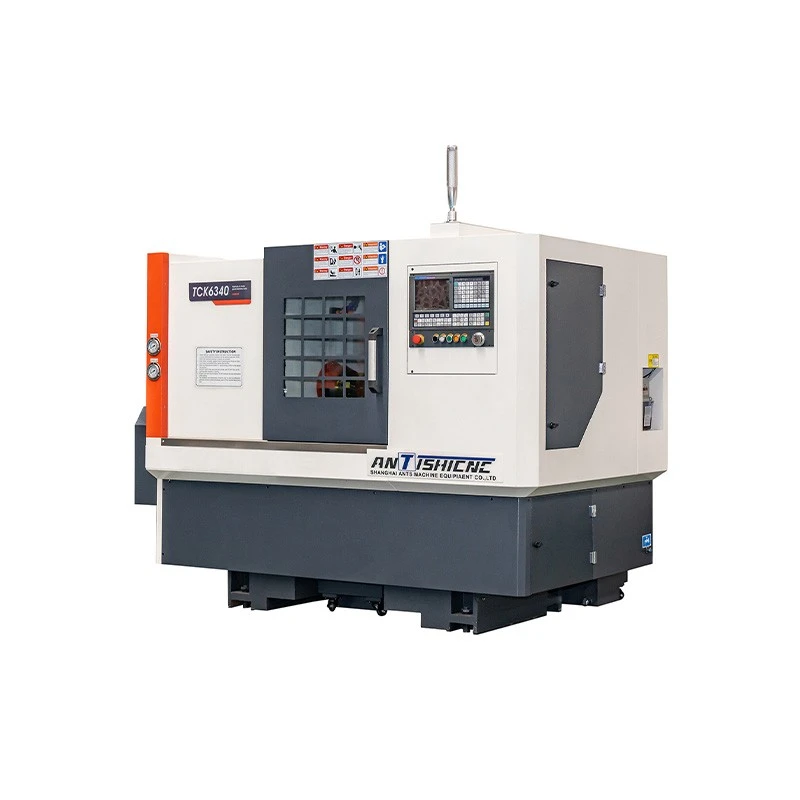

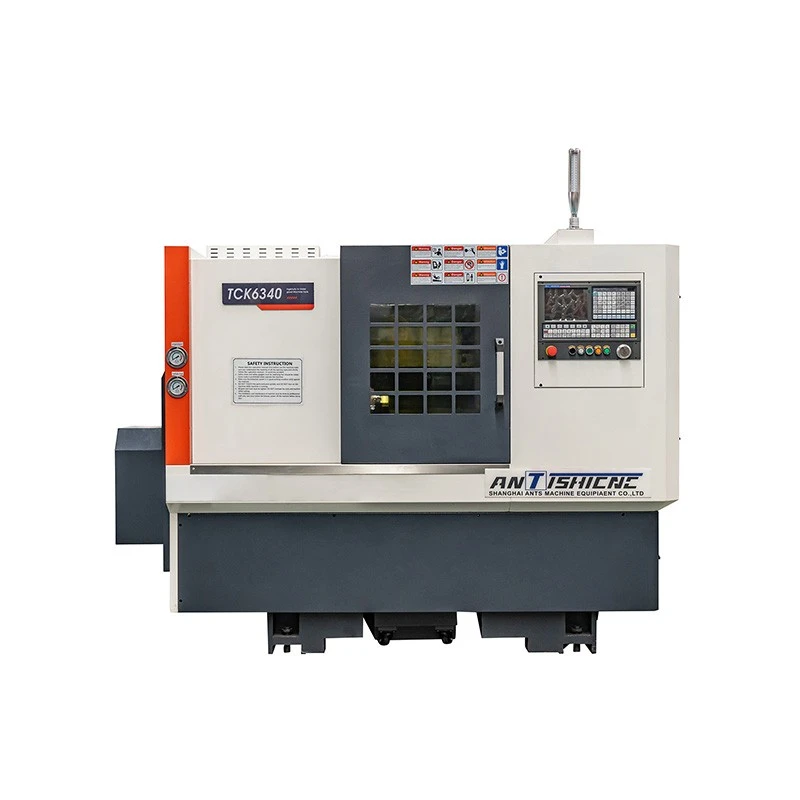

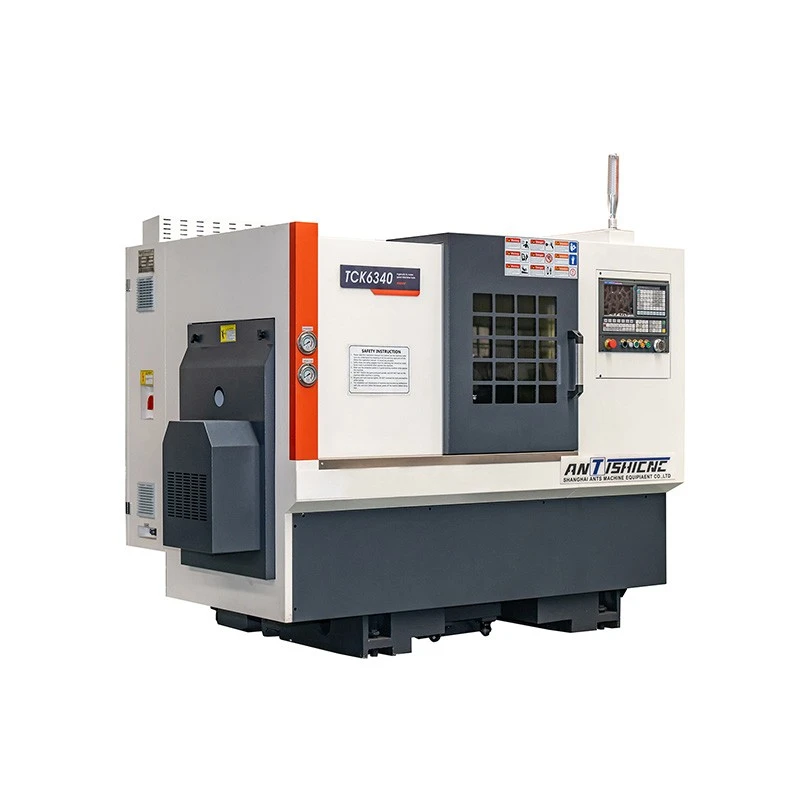

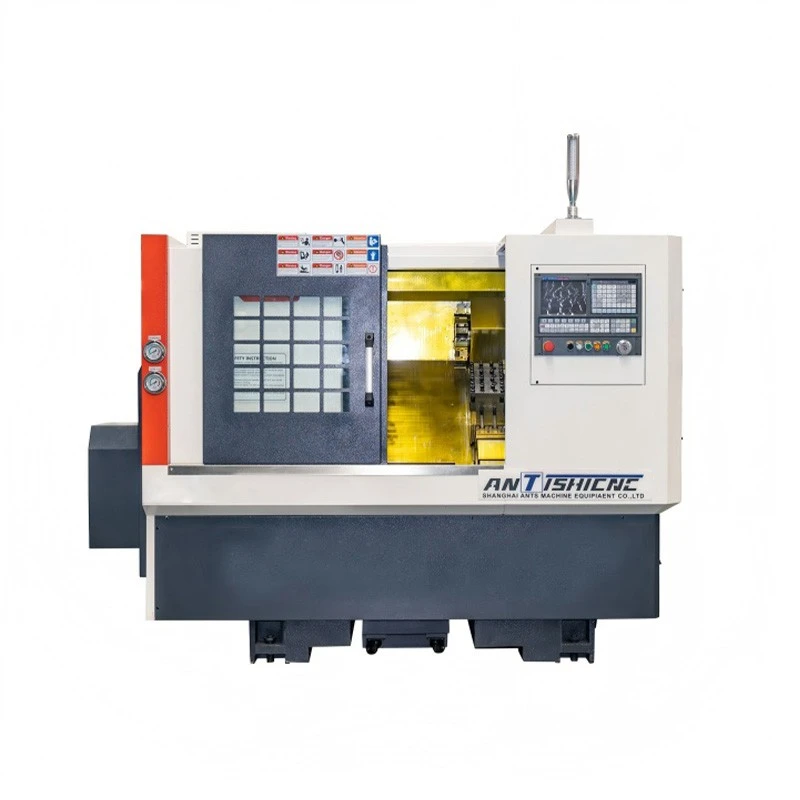

Kirish
Ushbu mashina vositasi uchun gorizontal to'shakning Lats Core parametrlari uning ishlov berishining maksimal parametrlari 500 mm va ishlov berishning maksimal diametri 500 mm, bu o'rtacha o'lchamdagi qismlarning ishlov berish ehtiyojlarini qondiradi. Shindle A2-8 boshli shaklni, 82 mm dyuymli shpallar va 10 dyuymli gidrotexniklar oralig'ida joylashgan.
Gorizontal to'shak Latce Strukturaviy dizayni - bu uning ishlashi juda yuqori darajadagi quyma temirdan yasalgan va uzoq muddatli foydalanishda qat'iylik va barqarorlikni anglash orqali ichki stressni sezish orqali olib tashlanadi. X-o'q yoqishi 250 mm va z-o'q yoqishi 500 mm. Ikkalasi ham yuqori aniqlikdagi chiziqli hidlar bilan jihozlangan. Tekkinib keladigan balli vidali uzatma bilan, X / Z o'qi tezkor harakatlanish tezligi 24 million / min ni tashkil qiladi, aniqlangan joylashuvning aniqligi ± 0,002mm ga etadi.
Gorizontal to'shak Kasabli konfiguratsiya qilish samaradorligi va qulayligi masalalariga qaratilgan: Standart 12 sekundlik vositasi mavjud, ularda atigi 0,3 soniya o'zgaradi. Siemens 828D yoki FANUC OI-TF TF tizimi, u g inkriptizatsiya va grafik ishlashni qo'llab-quvvatlaydi va murakkab qismlarni dasturlashni soddalashtirish uchun bir nechta ishlov berish tsikl dasturlarini qo'llab-quvvatlaydi. Uskunalar avtomat yog'lash tizimini, zanjirli chip konveyerini va texnologik tozalikni yaxshilash uchun to'liq yopiq himoya qoplamalarini birlashtiradi.
TCK50a yuqori barqarorlik va yuqori samaradorligi bilan yuqori darajada barqarorlik va yuqori samaradorligi bilan keng tarqalgan va ishlab chiqarish quvvati bilan ommaviy ishlab chiqarishni amalga oshiradimi yoki ishlab chiqarish quvvatiga ega bo'lsin.
Texnik parametr
|
Texnik xususiyatlari |
Birlik |
TCK6340 |
|
Maks. To'shakda suzish |
mm |
Φ400 |
|
Maks. Slayd ustiga suzish |
mm |
Φ140 |
|
Maks. Diskni qayta ishlash diametrini qayta ishlash |
mm |
Φ400 |
|
Uzun burilish uzunligi (Gang asbobi) |
mm |
190 |
|
Uzun burish (gidravlik minor) |
mm |
110 |
|
Shpindelning oxiri turi |
A2-5 |
|
|
Teshikli diametri bo'ylab shpindel |
mm |
Φ49 |
|
Pan diametri |
mm |
Φ39 |
|
Gidravlik chak |
mm |
6 dyuym ichi bo'sh |
|
Gidravlik chakni teshik orqali torting |
mm |
Φ40 |
|
Temir shakl |
Chiziqli temir yo'l |
|
|
Shpindel Tapir Teper Teper |
Yo'q |
44 daraja |
|
Shpindel cheklovi |
rpm |
3500 |
|
Pichoq minorasi |
8 |
|
|
Pichoq kvadrat hajmi |
mm |
20x20 |
|
Vint turi (x yo'nalishi) |
mm |
3210-630-840 |
|
Vint turi (y yo'nalish) |
mm |
3210-445-703 |
|
Temir yo'l turi (x yo'nalish) |
mm |
MSR30S2SSF 1+ R760 |
|
Temir yo'l turi (Yuzma) |
mm |
MSR30S2SSF 1+ R760 |
|
X / z dvigateli moment |
N.M |
6 |
|
X / Z yo'nalishi tez harakatlanish tezligi |
m / min |
24 |
|
X sayohat |
mm |
400 |
|
Z sayohat |
mm |
300 |
|
Minimal sozlama belgisi |
mm |
0.001 |
|
Asosiy vosita kuchi |
Kvant |
5.5 |
|
Umumiy quvvat |
Kvant |
10 |
|
Mashinaning og'irligi |
Kg |
2200 |
|
O'lchamlari (uzunligi x kengligi x balandligi) |
mm |
2200×1530×1780 |
Standart uskunalar
|
Ism |
Texnik xususiyatlari |
Qishonchsizlik |
Etkazib beruvchi |
|
Nazorat tizimi |
980TC3 |
1 to'plam |
Go'yo |
|
Shpindel motor |
5.5 kV |
1 to'plam |
Go'yo |
|
Shpindel |
Sq140-300-4-4 |
1 to'plam |
Xitoy |
|
Shpindelli rul |
Oldingi: 3-7015AC orqa: 2-7013AC |
1 to'plam |
Xitoy |
|
Qo'llanma |
MSR30S2SSF 1+ R760 / 960/880/1040/1040 |
1 to'plam |
Hovin |
|
Balli vint |
3210 |
1 to'plam |
Xitoy |
|
Vida |
25TAC62C |
1 to'plam |
Xitoy |
|
Avtomatik yog 'qurilmasi |
Rbclb-3zk |
1 to'plam |
Xitoy |
|
Sovutish nasosi |
250w |
1 to'plam |
Xitoy |
|
Gidravlik stantsiya |
3 qisqa chiziqlar |
1 to'plam |
Xitoy |
|
Gidravlik chak |
6 dyuym ichi bo'sh / 10inch bo'shliq |
1 to'plam |
Xitoy |
