Shanghai Antitishicnc Machine Equipment Co., Ltd. Xitoyning eng ishonchli ishlab chiqaruvchilari va etkazib beruvchilardan biri bo'lib, yuqori sifatli mashinalarni past narx bilan ta'minlashga ixtisoslashgan. Sizni fabrikamizdan sotiladigan ulgurji bardoshli cnc gorizontal torna bilan chin dildan tabriklaymiz.
Mahsulotga umumiy nuqtai

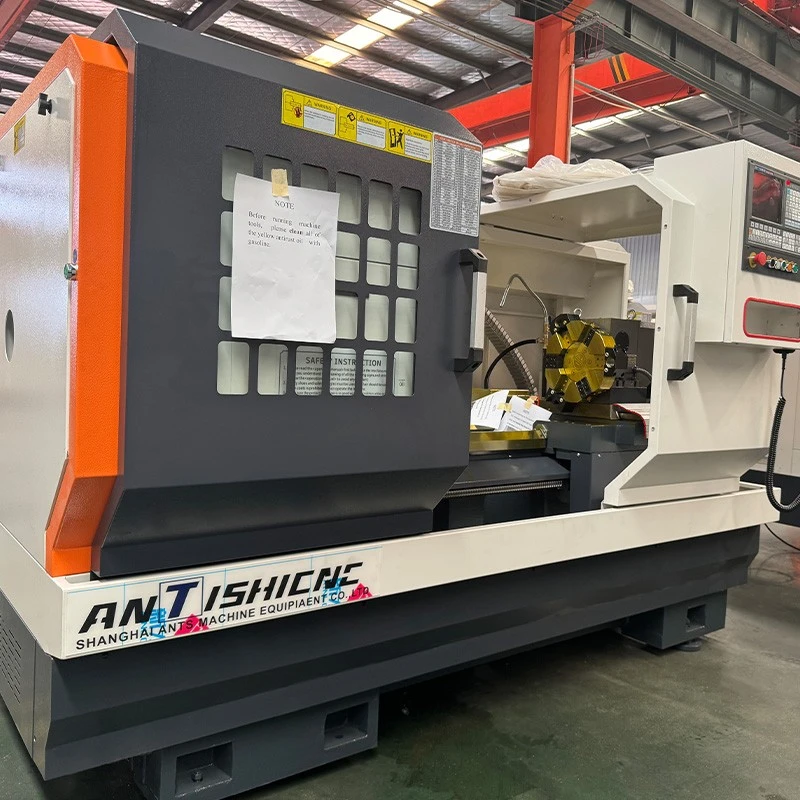

- CK6152E seriyali CNC gorizontal torna dastgohi to'shakda maksimal aylanish diametri PH 530 mm va slaydda maksimal burilish diametri PH 250 mm, ishlov berish uzunligi 825 mm dan 2825 mm gacha. To'rtta markaz masofasi varianti - 1000mm, 1500mm, 2000mm va 3000mm - turli uzunlikdagi ish qismlarini moslashuvchan tarzda joylashtiradi.
- Shpindel tizimi dinamik ravishda muvozanatlangan, yig'ilgan va qattiq sinovdan o'tgan, yuqori aniqlikdagi{0}}milli podshipniklar guruhi bilan jihozlangan. Teshikdan o'tuvchi mil -p90 mm bo'lib, 10 dyuymli ichi bo'sh chuck trubkasi (ichki diametri PH75 mm) bilan mos keladi, bu yuqori aniqlik, past shovqin va qattiq qattiqlikni ta'minlaydi, disk va mil qismlarini qayta ishlashni talab qiladi.

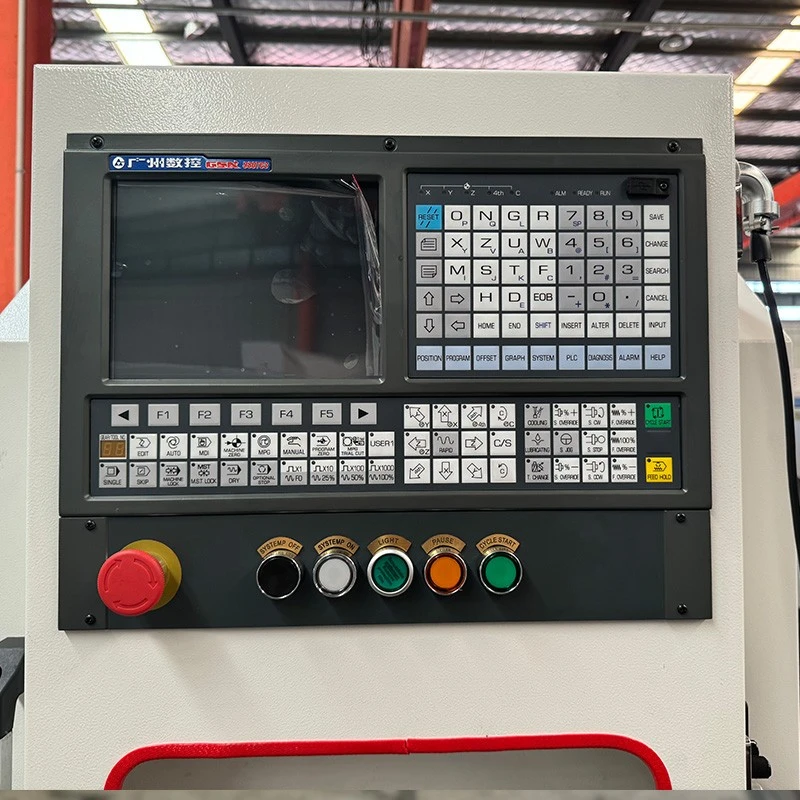

- Mashina GSK 980TC3 CNC tizimi (ixtiyoriy Fanuc, Siemens yoki Huazhong tizimlari mavjud), mahalliy yuqori{2}}aniqlikdagi sharli vintlar va maxsus vintli podshipniklar bilan birlashtirilgan. X/Z o'qining tez uzatish tezligi mos ravishda 6/8 m/min ga etadi, tezkor javob va mukammal aniqlik nazorati uchun minimal sozlash birligi 0,001 mm.
- Yoʻnaltiruvchi relslar va egarning yoʻnaltiruvchi relslari maxsus materiallardan yuqori chastotali qotib qolgan-qattiq relslardan yasalgan boʻlib, ular oʻta qattiqlik va aşınmaya chidamliligini taʼminlaydi. Oldirish moslamalari bilan jihozlangan, ular temir chiplari va sovutish suvi korroziyasini samarali ravishda oldini oladi, mashinaning ishlash muddatini sezilarli darajada uzaytiradi.

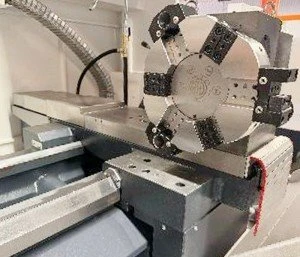

- CK6152E turli xil ishlov berish jarayoni kombinatsiyalarini qo'llab-quvvatlaydigan 4-stansiyali elektr asboblar ushlagichi (standart asbob o'lchami 25×25 mm) bilan jihozlangan. Pilka 75 mm diametrli yengli, MT5 # ichki konusli va 150 mm strokli oddiy qo'lda tuzilmaga ega - opsiya sifatida mavjud bo'lgan gidravlik quyruq bilan. Barcha moylash punktlariga majburiy avtomatik miqdoriy moylash tizimi xizmat ko'rsatadi, u g'ayritabiiy moylash yoki yog'ning etarli emasligi holatida avtomatik ravishda signal berib, barqaror va ishonchli ishlashni ta'minlaydi.
CNC gorizontal torna asosiy xususiyatlari va afzalliklari
Yuqori mil momenti va qattiqligi
Nozik milya podshipniklari guruhi ajoyib moment va qattiqlikni ta'minlaydi, bu esa minimal tebranish bilan og'ir kesish imkonini beradi. Bu materialni tezroq olib tashlash tezligini va ish qismlarida yuqori sirtni bezashni anglatadi.
01
Keng ishlov berish diapazoni
4 ta markaz masofasi (1000–3000 mm) va maksimal burilish uzunligi 2825 mm gacha bo'lgan ushbu stanok qisqa disklardan tortib uzun vallargacha - hamma narsani boshqaradi, bu sizga bir nechta mashinalarsiz ishlab chiqarish moslashuvchanligini ta'minlaydi.
02
0,001 mm da aniqlik nazorati
GSK 980TC3 tizimi yuqori aniqlikdagi sharli vintlar bilan birgalikda 0,001 mm minimal sozlash birligiga erishadi. Sizning qismlaringiz doimiy ravishda qattiq toleranslarga javob beradi, bu esa parchalanish va qayta ishlashni kamaytiradi.
03
Bardoshli qattiq temir yo'l qurilishi
Yuqori chastotali{0}}qattiqlashtirilgan hidoyat relslari eskirishga bardosh beradi va ko'p yillik og'ir foydalanishda aniqlikni saqlaydi. Oʻrnatilgan{2}}qirqish qurilmalari chip va sovutish suvi shikastlanishidan himoya qiladi, bu esa texnik xizmat koʻrsatish xarajatlarini kamaytiradi.
04
Signal bilan avtomatik moylash
Majburiy avtomatik moylash tizimi yog 'darajasini kuzatib boradi va anormallik haqida sizni ogohlantiradi. Endi qo'lda moylash bo'yicha taxminlar yo'q - shunchaki ishonchli, tashvishsiz{2}}ish.
05
Texnik spetsifikatsiyalar
|
Texnik xususiyatlari |
Birlik |
MODEL |
|||||
|
CK6152E/ 1000 |
CK6152E/ 1500 |
CK6152E/ 2000 |
CK6152E/ 3000 |
||||
|
To'shak ustidagi maksimal tebranish diametri |
mm |
Φ530 |
Φ530 |
Φ530 |
Φ530 |
||
|
Maks. to'shakda ishlov berish diametri |
mm |
Φ400 |
Φ400 |
Φ400 |
Φ400 |
||
|
X-yo‘riqchi rels oralig‘i |
mm |
220 |
220 |
220 |
220 |
||
|
Z-yo‘naltiruvchi rels oralig‘i |
mm |
440 |
440 |
440 |
440 |
||
|
Slayddagi maksimal aylanish diametri |
mm |
Φ250 |
Φ250 |
Φ250 |
Φ250 |
||
|
Markaz masofasi |
mm |
1000 |
1500 |
2000 |
3000 |
||
|
Diskni qayta ishlashning maksimal diametri |
530 |
530 |
530 |
530 |
|||
|
Maksimal burilish uzunligi |
mm |
825 |
1325 |
1825 |
2825 |
||
|
Markaz balandligi |
To'shakdan |
mm |
265 |
||||
|
Yerdan |
mm |
1125 |
|||||
|
Teshik diametri orqali mil |
mm |
Φ90 |
|||||
|
Bar diametri |
mm |
Φ79 |
|||||
|
Ixtiyoriy 10 dyuymli ichi bo'sh chuck trubkasi ichki diametri |
mm |
Φ75 |
|||||
|
Mil uchi turi |
A2-8 |
||||||
|
Chak |
mm |
Oddiy PH250 (80 teshik) |
|||||
|
Shpindel konusning konusi |
Yo'q |
Metrik 100, 1:20 (82 teshik) |
|||||
|
Shpindel tezligi |
rpm |
Qo'lda 3 vites: 30-150, 90-450, 315-1600 |
|||||
|
Taglik yengining diametri |
mm |
Φ75 |
|||||
|
Tayanch yengining ichki konusi |
Yo'q |
MT5# |
|||||
|
Tailstock yengining sayohati |
mm |
150 |
|||||
|
Tayoq turi |
Oddiy qo'l krankkasi (ixtiyoriy gidravlik quyruq) |
||||||
|
Elektr asbob ushlagichining asbob holati |
dona |
4 |
|||||
|
Asbob kvadrat o'lchami |
mm |
£25×25(To‘rtta joy)-Standart |
|||||
|
Vida turi |
X yo'nalishi |
mm |
FDC2506-P3 |
||||
|
Z yo'nalishi |
mm |
FDC4210-P3 |
FDC5010-P3 |
FDC5010-P3 |
FDC6310-P3 |
||
|
X/Z tez harakat tezligi |
m/min |
6/8 |
6/8 |
6/8 |
6/8 |
||
|
X sayohat |
mm |
300 |
300 |
300 |
300 |
||
|
Z sayohati |
mm |
1000 |
1500 |
2000 |
3000 |
||
|
Minimal sozlash birligi |
mm |
0.001 |
0.001 |
0.001 |
0.001 |
||
|
Asosiy dvigatel quvvati |
KVt |
7.5 |
7.5 |
7.5 |
7.5 |
||
|
Umumiy quvvat |
KVt |
12 |
12 |
13 |
13 |
||
|
Mashina asbobining aniq og'irligi |
Kg |
2900 |
3150 |
3500 |
4300 |
||
|
Mashina hajmi (L * W * H) |
mm |
2640×1800×1740 |
3100×1800×1740 |
3600×1800×1740 |
4800×1800×1740 |
||
CNC gorizontal torna
|
Qism nomi |
Spetsifikatsiya |
Miqdori |
Brend |
|
Nazorat tizimi |
GSK 980TC3 |
1 to'plam |
GSK |
|
Shpindelli dvigatel |
7,5 kVt Servo asosiy vosita |
1 to'plam |
GSK |
|
Shpindel tuzilishi |
Qo'lda 3 qadam |
1 to'plam |
chumolilar |
|
Shpindelli podshipnik |
NN3026K/W33+234426BM1/SP+NN3022K/W3 |
1 to'plam |
Xitoy |
|
Yo'naltiruvchi temir yo'l |
Yuqori chastotali söndürme |
1 to'plam |
chumolilar |
|
Vintli podshipnik |
Bilya vintlari uchun maxsus rulmanlar |
1 to'plam |
DRZ/HBB |
|
Asbob posti |
Elektr 4 pozitsiyasi |
1 to'plam |
WENCH |
|
Avtomatik moylash moslamasi |
RBCLB-2BK |
1 to'plam |
HEJIN |
|
Uchta-jag'li qo'lda ushlagich |
K11250 |
1 to'plam |
Xitoy |
|
Sovutish pompasi |
150W/250W |
1 to'plam |
Xitoy |
|
T gidravlika stantsiyasi (ixtiyoriy) |
1 qisqa chiziq |
1 to'plam |
MONFR/Geyao |
|
Gidravlik chuck (ixtiyoriy) |
6",10",12",15" |
1 to'plam |
BDEFU/KEPUTE |
Ixtiyoriy uskunalar
|
Qism nomi |
Tafsilotlar |
|
CNC tizimi |
FANUC |
|
SIEMENS |
|
|
HUAZHONG |
|
|
Chip konveyer |
Yon joy |
|
Orqada |
|
|
Yog 'tumanini yig'uvchi |
|
|
Yog '-Suv ajratgich |
|
|
Bar materiallarini oziqlantiruvchi |
|
|
Puflash moslamasi |
|
|
Suv quroli |
|
|
Yumshoq jag' chuck |
|
|
Doimiy dam olish |
|
|
To'liq yopiq himoya |
|
Dvigatelning umumiy quvvati 12-13 kVt, butun mashinaning aniq og'irligi 2900-4300 kg, oqilona tuzilish, qulay foydalanish va texnik xizmat ko'rsatish. Bu korxonalarning ishlab chiqarish samaradorligini va qayta ishlash sifatini oshirish uchun muhim uskunadir.
CNC gorizontal torna ilovalari
Avtomobil sanoati
Qolib va qolip yasash
Ajoyib sirt qoplamasi va qattiq o'lchamli nazoratni talab qiladigan qolip yadrolari, bo'shliqlar va dumaloq qo'shimchalarni burish uchun ideal.
Aerokosmik
Yuqori ishonchlilik va materialning yaxlitligini talab qiladigan strukturaviy komponentlar, qo'nish moslamalari qismlari va nozik armaturalarni ishlab chiqarish uchun javob beradi.
Umumiy mashinasozlik
Kichik va o'rta partiyalarni ishlab chiqarishda roliklar, qo'rg'oshin vintlari, gidravlik piston rodlari, motor vallari va turli aylanadigan qismlarni ishlab chiqarish uchun keng qo'llaniladi.
Neft va gaz uskunalari
TSS
1-savol: CK6152E/3000 modelining maksimal burilish uzunligi qancha?
A1: CK6152E/3000 maksimal 2825 mm burilish uzunligini taklif qiladi, bu esa uni uzun milya{4}}tipli ish qismlari uchun mos qiladi.
2-savol: GSK o'rniga boshqa CNC boshqaruv tizimini tanlay olamanmi?
A2: Ha. Biz ustaxonangizning afzalliklari va integratsiya talablariga mos keladigan ixtiyoriy FANUC, SIEMENS va HUAZHONG CNC tizimlarini taklif etamiz.
3-savol: Teshikdan o'tuvchi milning-diametri nima va qaychi o'lchamlari mos keladi?
A3: Teshikdan oʻtgan mil -diametri PH 90 mm boʻlib, 10 dyuymli ichi boʻsh chuck trubkasi (ichki diametri PH75 mm) bilan mos keladi. Ixtiyoriy gidravlik shtutserlar 6", 10", 12" va 15" o'lchamlarda mavjud.
4-savol: Taglik gidravlik versiyada mavjudmi?
A4: Ha. Standart konfiguratsiyada qo'lda dumg'aza mavjud bo'lsa-da, gidravlik quyruq ixtiyoriy ravishda jihozlanishi mumkin.
5-savol: Ushbu torna uchun odatiy etkazib berish muddati qanday?
A5: Standart yetkazib berish konfiguratsiya va jo'natish joyiga qarab buyurtma tasdiqlanganidan keyin 30-45 kun.
6-savol: Siz o'rnatish va o'qitishni qo'llab-quvvatlaysizmi?
A6: Albatta. Biz oʻrnatish boʻyicha koʻrsatma,-saytda yoki masofaviy oʻqitish va umrbod texnik yordam bilan 12 oylik kafolatni taklif etamiz.
Nima uchun Antitishicnc ni tanlaysiz?
-
To'g'ridan-to'g'ri zavod narxi
Raqobatbardosh xarajatlar, hech qanday vositachi qo'shimchalarisiz.
-
Tasdiqlangan sifat
Har bir bosqichda qat'iy sifat nazorati bilan Idoralar va ISO sertifikatlangan mashinalar.
-
Global tajriba
Minglab mamnun mijozlar bilan 50 dan ortiq mamlakatlarga eksport qilinadi.
-
Moslashtirish qobiliyati
Biz sizning maxsus ishlab chiqarish ehtiyojlaringizga mashina konfiguratsiyasini moslashtiramiz.
-
Sotishdan keyin javob berish-
Tezkor ehtiyot qismlar yetkazib berish va kerak bo'lganda maxsus texnik yordam.
