Shanghai Antitishicnc Machine Equipment Co., Ltd. Xitoyning eng ishonchli ishlab chiqaruvchilari va etkazib beruvchilardan biri bo'lib, yuqori sifatli mashinalarni arzon narxlarda ta'minlashga ixtisoslashgan. Sizni fabrikamizdan sotiladigan ulgurji bardoshli tekis yotoqli cnc torna dastgohiga chin dildan tabriklaymiz.

Mahsulotga umumiy nuqtai

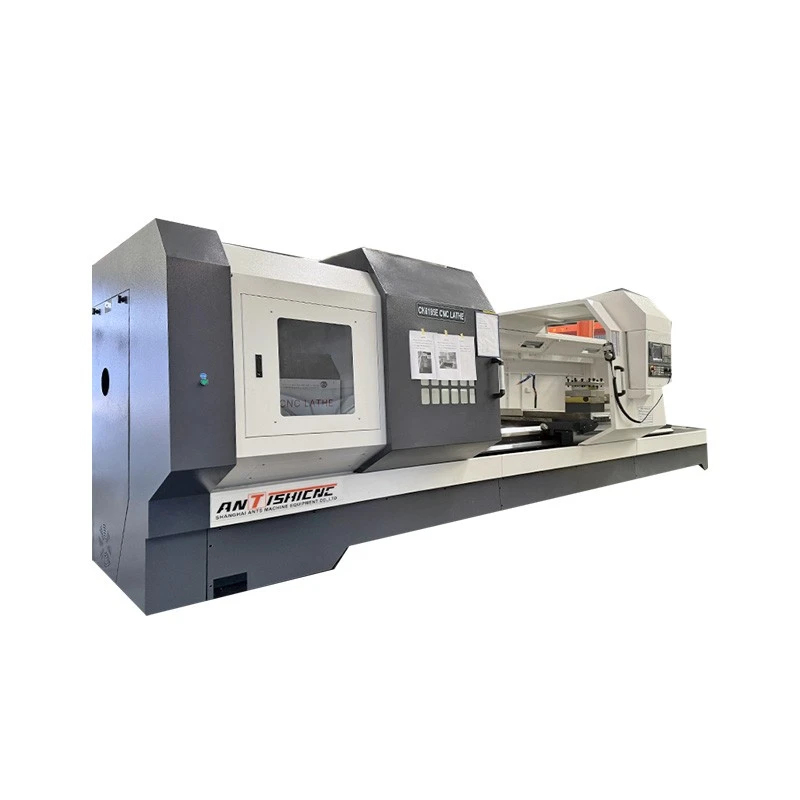

CK6185E seriyali tekis yotoqli CNC torna dastgohi to'rtta spetsifikatsiya (1000 mm, 1500 mm, 2000 mm masofa) bo'yicha 950 mm dan 2950 mm gacha bo'lgan ishlov berish uzunligi bilan 850 mm yotoq ustidagi maksimal aylanish diametri va PH 375 mm ko'ndalang siljish bo'ylab maksimal burilish xususiyatiga ega.

Teshikdan o'tgan mil -p105 mm ga etadi, bu katta teshikdan-o'tishni qo'llab-quvvatlaydi. Qo'lda uch{4}}jag'li shtutser (PH400mm) va C11 shpindel interfeysi bilan jihozlangan shpindel yuqori-aniqlikdagi rulman komponentlaridan foydalanadi va yuqori aniqlik, past shovqin va kuchli qattiqlikni - ta'minlash uchun dinamik muvozanatlangan.

CK6185E seriyali standart sifatida GSK 980TC3/988T CNC tizimi bilan jihozlangan bo'lib, mahalliy ishlab chiqarilgan yuqori{4}}aniqlikdagi sharli vintlardek va P3-burdali podshipniklar bilan birlashtirilgan. X/Z o'qining tez o'tish tezligi 4/5 m/min ga etadi, minimal sozlash birligi 0,0001 mm bo'lib, yuqori aniqlikdagi qismlar uchun mukammal javob tezligi va ishlov berish aniqligini ta'minlaydi.

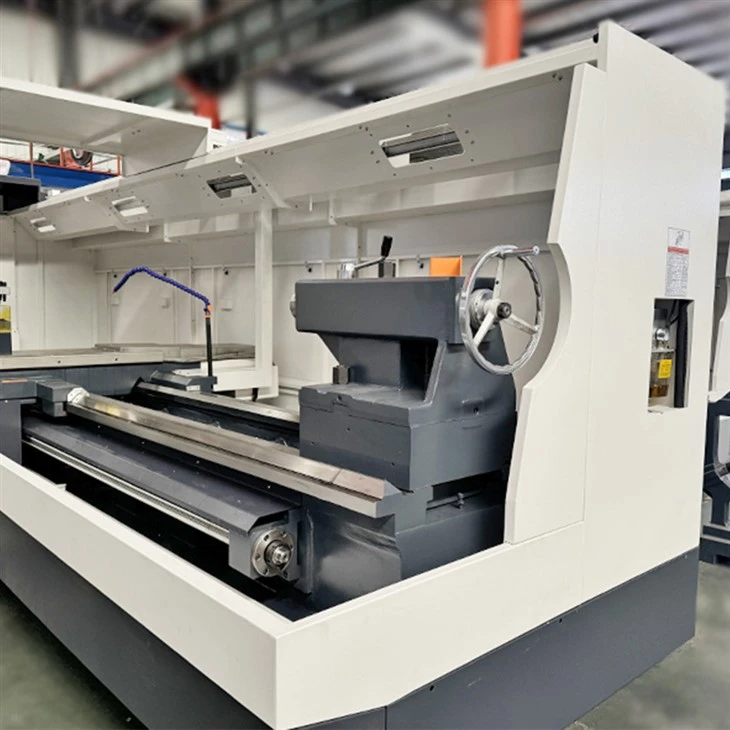

Mashina asbobi yuqori-chastotali qattiqlashtirilgan qattiq rels dizaynini qabul qiladi. Yoʻnaltiruvchi relslar va egarning yoʻnaltiruvchi relslari oʻta aşınmaya bardoshli va uzoq-vaqt aniqlikni saqlaydigan maxsus materiallardan tayyorlangan. Temir yo'lda chip qirg'ichlari temir chiplari va sovutgichning hidoyat relslarini zanglashiga yo'l qo'ymaydi va xizmat muddatini uzaytiradi.

Pilka katta diametrli PH100 mm qo'lda dizaynga ega bo'lib, 250 mm va MT6# konusli yeng konturiga ega bo'lib, uzun{3}} o'q ish qismlarini barqaror qayta ishlash uchun kuchli qo'llab-quvvatlovchi qattiqlikni ta'minlaydi. Asbob ushlagichi ko'p stantsiyali ishlov berish ehtiyojlarini qondirish uchun 32 × 32 mm asbob texnik xususiyatlarini qo'llab-quvvatlaydigan standart 4{8}}stansiyali elektr asboblar ushlagichi bilan jihozlangan.

Soqol tizimi vint va hidoyat relslarini aniq moylash uchun markazlashtirilgan avtomatik miqdoriy moylashni qabul qiladi. Ishlash holati anormal bo'lsa, u avtomatik ravishda signal berib, butun mashinaning uzoq-muddatli samarali va barqaror ishlashini ta'minlaydi.

Quvvat konfiguratsiyasi yaxshi muvozanatlangan: asosiy vosita quvvati 11 kVt, mashinaning umumiy og'irligi 4100 kg dan 5900 kg gacha, mashina o'lchamlari esa 3500 × 2000 × 2000 mm dan 5500 × 2000 × 2000 mm gacha, turli xil sanoat sxemalari uchun mos keladi.

Yassi yotoqli CNC torna mashinasi asosiy xususiyatlari va afzalliklari

PH105 mm katta shpindel-koʻp tomonlama ishlov berish uchun teshik

Teshikdan o'tgan katta shpindel -p105 mm gacha bo'lgan novdalarni qo'llab-quvvatlaydi, bu esa katta diametrli{2}}buyumlarni samarali qayta ishlash imkonini beradi va ikkilamchi operatsiyalarga ehtiyojni kamaytiradi. Bu yuqori mahsuldorlikni va ishlov berish xarajatlarini kamaytirishni anglatadi.

11 kVt shpindelli dvigatel bilan-Og'ir kesish

11 kVt chastotali-boshqariladigan asosiy dvigatel og‘ir kesishlar uchun yuqori momentni beradi, bu esa sirt qoplamasini buzmasdan materialni tezroq olib tashlash imkonini beradi. Avtomobil va energiya uskunalarini ishlab chiqarishda qo'pol ishlov berish uchun juda mos keladi.

0,0001 mm Ultra-Muhim komponentlar uchun yuqori aniqlik

Minimal 0,0001 mm sozlash birligi bilan CK6185E yuqori-aniqlikdagi komponentlar uchun ajoyib aniqlikka erishadi. Bu qattiqroq bardoshlik, kamroq hurda va tayyor qismlarga yuqori ishonchni anglatadi.

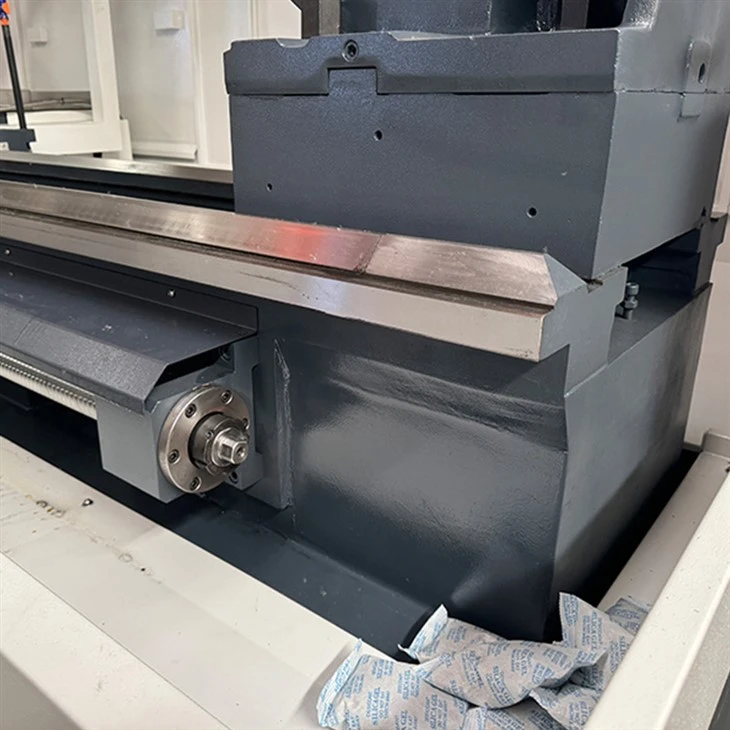

Uzoq muddatli aniqlik uchun-Yuqori chastotali qattiqlashtirilgan qattiq relslar-

Maxsus-material hidoyat relslari yuqori-chastotada qattiq aşınmaya bardoshli. Bu ko'p yillik og'ir foydalanishda mashinaning asl aniqligini saqlab qolishini ta'minlaydi, texnik xizmat ko'rsatish chastotasini kamaytiradi va xizmat muddatini uzaytiradi.

Anormal signal bilan avtomatik moylash

Markazlashtirilgan avtomatik moylash tizimi barcha muhim nuqtalarga aniq moyni etkazib beradi va anormallik holatlarida avtomatik ravishda signal beradi. Endi qo'lda moylashni taxmin qilishning hojati yo'q - shunchaki ishonchli, tashvishsiz{2}}ish.

Turli ishlab chiqarish ehtiyojlari uchun moslashuvchan konfiguratsiya

To'rtta markaz masofasi variantida (1000mm, 1500mm, 2000mm, 3000mm) va ixtiyoriy FANUC yoki Siemens CNC tizimlari bilan CK6185E sizning maxsus ishlab chiqarish talablaringiz va ustaxona afzalliklaringizga moslashadi.

Texnik parametr

Element		BIRLIK	Texnik xususiyatlari
Element		BIRLIK	CK6185E/1000	CK6185E/1500	CK6185E/2000	CK6185E/3000
To'shak ustidagi maksimal tebranish diametri		mm	φ850	φ850	φ850	φ850
X o'qining harakatlanishi		mm	330	330	330	330
Z o'qining harakatlanishi		mm	600	600	600	600
Ko'ndalang slaydni aylantiring		mm	φ500	φ500	φ500	φ500
Markazlar orasidagi masofa		mm	1000	1500	2000	3000
Maksimal ish diametri (disk)		mm	850	850	850	850
Maksimal burilish uzunligi		mm	950	1450	1950	2950
Markaz balandligi	To'shakdan	mm	425	425	425	425
Markaz balandligi	Yerdan	mm	1125	1125	1125	1125
Shpindel teshigi		mm	φ105	φ105	φ105	φ105
Bar sig'imi		mm	φ105	φ105	φ105	φ105
Ichi bo'sh shtutserning teshigi (ixtiyoriy)		mm	φ88	φ88	φ88	φ88
Shpindelli burun turlari			C11	C11	C11	C11
Chak		mm	Qo'llanmaph400	Qo'llanmaph400	Qo'llanmaph400	Qo'llanmaph400
Shpindel teshigi konusi		Yo'q	Metrik 120, 1:20	Metrik 120, 1:20	Metrik 120, 1:20	Metrik 120, 1:20
Shpindelning maksimal tezligi		rpm	Qo'lda 3 bosqich (10 ~ 85,40 ~ 425,100 ~ 850)	Qo'lda 3 bosqich (10 ~ 85,40 ~ 425,100 ~ 850)	Qo'lda 3 qadam (10 ~85,40 ~ 425,100~850)	Qo'lda 3 bosqich (10 ~ 85,40 ~ 425,100 ~ 850)
To'nka novdasi diametri		mm	φ100	φ100	φ100	φ100
To'qmoqli novda		Yo'q	MT6#	MT6#	MT6#	MT6#
Tailstock kviling sayohati		mm	250	250	250	250
To'shak turlari			Qo'llanma	Qo'llanma	Qo'llanma	Qo'llanma
Elektr asbobining holati		kompyuter	4	4	4	4
Asbob o'lchami		mm	32×32 (4 pozitsiya)	32×32 (4 pozitsiya)	32×32 (4 pozitsiya)	32×32 (4 pozitsiya)
Vida modeli	X o'qi	mm	GD4005-P3	GD4005-P3	GD4005-P3	GD4005-P3
Vida modeli	Z o'qi	mm	GD5010-P3	GD5010-P3	GD6310-P3	GD6310-P3
X/Z o'qining tez harakatlanishi		m/min	4/5	4/5	4/5	4/5
X o'qining harakatlanishi		mm	450	450	450	450
Z o'qining harakatlanishi		mm	1100	1600	2100	3100
Minimal sozlash birligi		mm	0.0001	0.0001	0.0001	0.0001
Asosiy dvigatel quvvati		kVt	11 (chastota)	11 (chastota)	11 (chastota)	11 (chastota)
Umumiy quvvat manbai		kVt	16	16	18	20
Mashinaning og'irligi		kg	4100	4500	5100	5900
Umumiy o'lcham		mm	3500×2000×2000	4000×2000×2000	4500×2000×2000	5500×2000×2000

Standart uskunalar

Element		Spetsifikatsiya	Yo'q	Brend	Kelib chiqishi
Nazorat tizimi		GSK 980TC3/988T	1 to'plam	GSK	Xitoy
Shpindelli dvigatel		11 KVt (chastota)	1 to'plam	GSK	Xitoy
Shpindel tuzilishi		Aniq montaj	1 to'plam	chumolilar	Xitoy
Shpindelli podshipnik		NN3032K/W33/P5;NN3028K/W33/P5 234432M/SP	1 to'plam	Xitoy	Xitoy
Yo'naltiruvchi temir yo'l		Qattiq temir yo'l	1 to'plam	chumolilar	Xitoy
X-Oʻq sharli vint		GD4005X818	1 to'plam	NMC	Xitoy
Z-Oʻq sharli vint	1/1,5 metr	GD5010X1974/2474	1 to'plam	NMC	Xitoy
Z-Oʻq sharli vint	2/3 metr	GD6310X2974/4028	1 to'plam	NMC	Xitoy
X-Eksa vintli podshipnik		7602025/DB/P5;6205	1 to'plam	HBB	Xitoy
Z-Eksa vintli podshipnik	1/1,5 metr	7602040/DB/ P5;6207	1 to'plam	HBB	Xitoy
Z-Eksa vintli podshipnik	2 metr	7602045/QBC/P5 7602040/DB/P5	1 to'plam
	3 metr	7602045/QBC/P5	2 to'plam
Asbob posti		LD4B-CK650	1 to'plam	WENCH	Xitoy
Avtomatik moylash moslamasi		RBCLB-3ZK	1 to'plam	HEJIN	Xitoy
Uchta-jag'li qo'lda ushlagich		K11400	1 to'plam	Universal	Xitoy
Sovutish pompasi		P=250W	1 to'plam	ZHERI	Xitoy
T gidravlika stantsiyasi (ixtiyoriy)		60L	1 to'plam	MONFR	Xitoy
Gidravlik chuck (ixtiyoriy)		KT12-3/ KT15-3	1 to'plam	BDEFU	Xitoy

Ixtiyoriy uskunalar

Qism nomi	Tafsilotlar
CNC tizimi	FANUC
	SIEMENS
Chip konveyer	Yon joy
	Orqada
Yog 'tumanini yig'uvchi
Yog '-Suv ajratgich
Bar materiallarini oziqlantiruvchi
Yumshoq jag' chuck
Gorizontal 6 stansiyali elektr asboblar ushlagichi
Gorizontal 8 stansiyali elektr asboblar ushlagichi

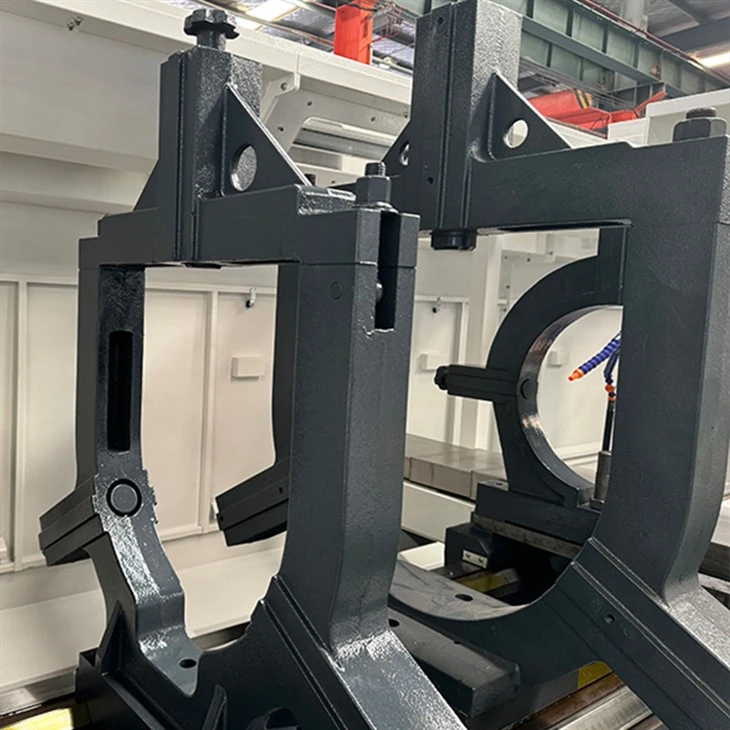

Doimiy dam olish
To'liq himoya
Dam olishni kuzatib boring

Yassi yotoqli CNC torna mashinasi ilovasi

Mexanik ishlab chiqarish

Yuqori aniqlik va ishonchlilikni talab qiladigan umumiy muhandislik dasturlarida turli xil vallar, gilzalar, gardishlar va aylanadigan qismlarga ishlov berish uchun ideal.

Energiya uskunalari

Elektr ishlab chiqarish, neft va gaz va qayta tiklanadigan energiya tizimlari uchun komponentlar, jumladan,-katta diametrli vallar, roliklar va og‘ir yuklarga mo‘ljallangan armaturalar-ishlab chiqarish uchun juda mos keladi.

Avtomobil komponentlari

Uzluksiz sifat va yuqori mahsuldorlikni talab qiluvchi transmissiya vallari, o'q komponentlari, tormoz disklari va tishli blankalarni ishlab chiqarish uchun keng qo'llaniladi.

Mil va disk qismlarini qayta ishlash

Uzun mil tipidagi ish qismlarini (2950 mm burilish uzunligigacha) va katta-diametrli disk qismlarini (P850 mm gacha) ishlov berish uchun juda mos keladi, bu turli qismlar geometriyalarida ko'p funksiyalilikni ta'minlaydi.

TSS

1-savol: CK6185E seriyasining maksimal burilish uzunligi qancha?

A1: CK6185E seriyali markaz masofasining to'rtta variantini taklif etadi: 1000 mm (maksimal burilish uzunligi 950 mm), 1500 mm (1450 mm), 2000 mm (1950 mm) va 3000 mm (2950 mm), turli xil ish qismlari o'lchamlarini moslashuvchan tarzda moslashtiradi.

2-savol: Teshikdan o'tuvchi milning diametri- va novda sig'imi qancha?

A2: Teshikdan o'tgan milning diametri - PH 105 mm, qo'llab-quvvatlovchi novda PH105 mm gacha. PH88 mm bo'lgan ixtiyoriy ichi bo'sh chuck rod teshigi ham mavjud.

3-savol: GSK o'rniga boshqa CNC boshqaruv tizimini tanlay olamanmi?

A3: Ha. GSK 980TC3/988T tizimi standart bo'lsa-da, biz sizning ustaxonangizning afzalliklariga mos keladigan ixtiyoriy FANUC va SIEMENS tizimlarini taklif etamiz.

4-savol: Ushbu mashinaning mil tezligi diapazoni qanday?

A4: Shpindel qo'lda 3 bosqichli tezlik diapazonlarini taklif qiladi: 10-85 rpm, 40-425 rpm va 100-850 rpm, turli materiallar va kesish sharoitlari uchun moslashuvchanlikni ta'minlaydi.

5-savol: CK6185E qanday hidoyat relslaridan foydalanadi?

A5: Mashina yuqori{1}}chastotali qotib qolgan maxsus materiallardan tayyorlangan qattiq relslarni qabul qiladi, bu esa o'ta aşınmaya bardoshli va uzoq-vaqt aniqlikni saqlaydi.

6-savol: Ushbu tekis yotoqli CNC torna mashinasi uchun odatda etkazib berish muddati qanday?

A6: Standart yetkazib berish konfiguratsiya va jo'natish joyiga qarab buyurtma tasdiqlanganidan keyin 30-45 kun.

7-savol: Siz o'rnatish va o'qitishni qo'llab-quvvatlaysizmi?

A7: Albatta. Biz oʻrnatish boʻyicha koʻrsatma,-saytda yoki masofaviy oʻqitish va umrbod texnik yordam bilan 12 oylik kafolatni taklif etamiz.
