Shanghai Antitishicnc Machine Equipment Co., Ltd. Xitoyning eng ishonchli ishlab chiqaruvchilari va etkazib beruvchilardan biri bo'lib, yuqori sifatli mashinalarni arzon narxlarda ta'minlashga ixtisoslashgan. Sizni fabrikamizdan sotiladigan ulgurji bardoshli tekis tokar stanogiga chin dildan tabriklaymiz.

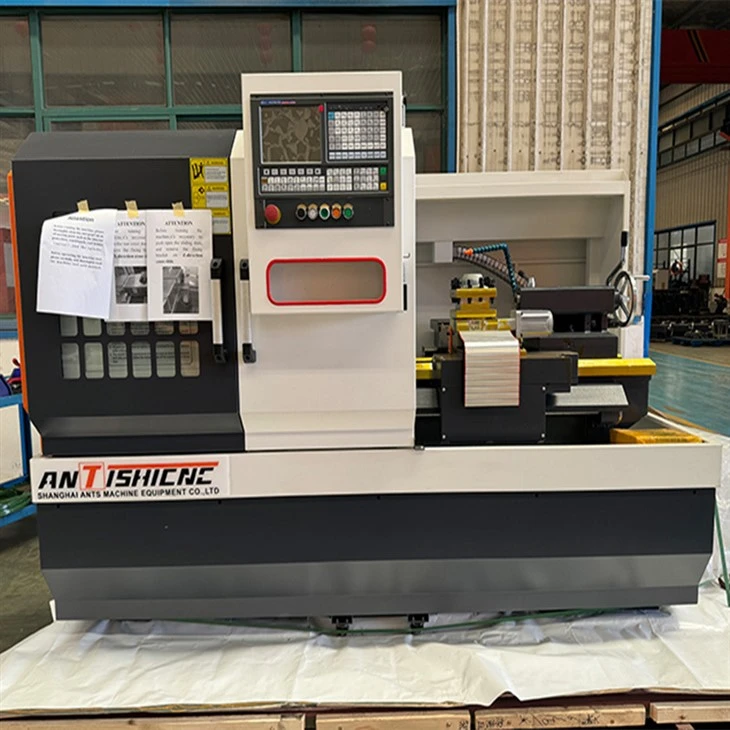

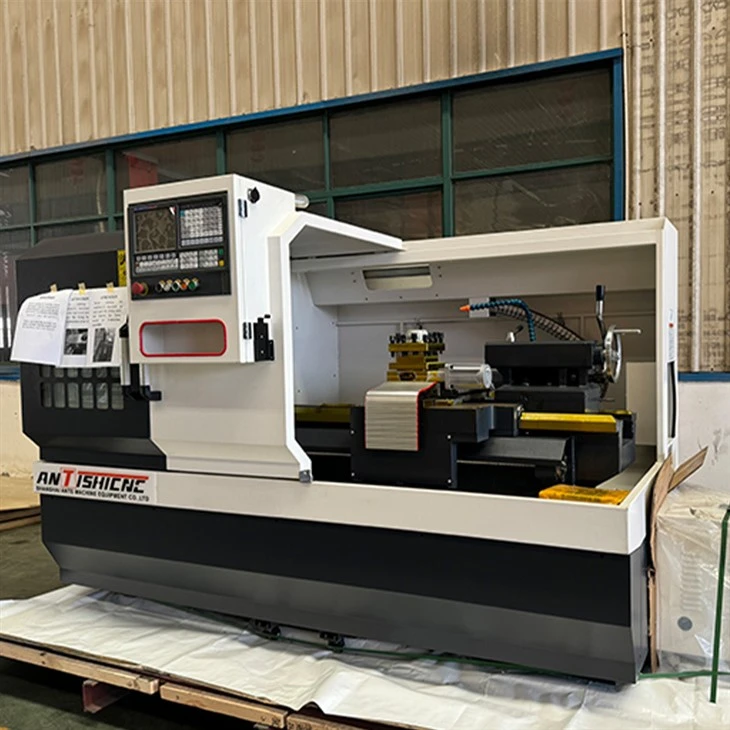

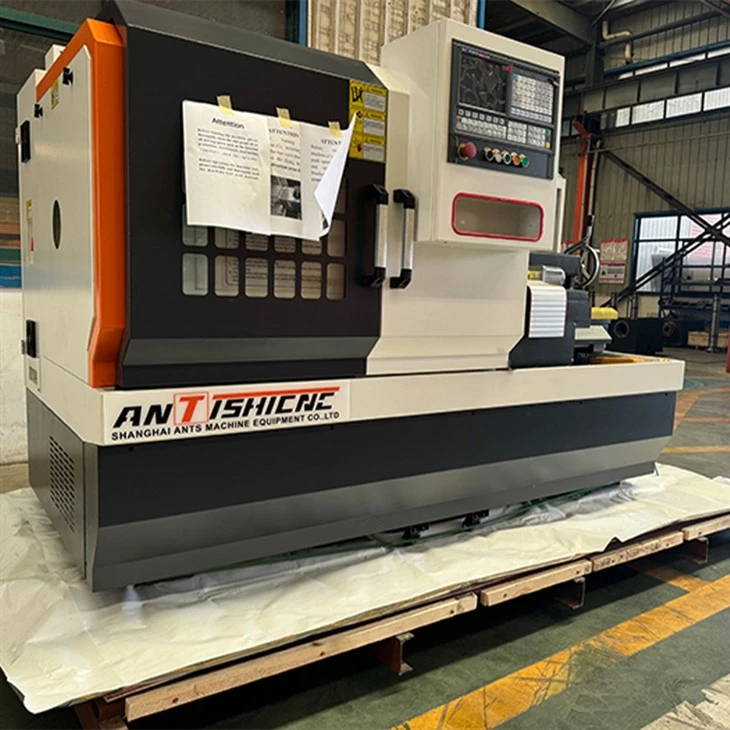

Mahsulotga umumiy nuqtai
Asosiy ishlash afzalliklari
-
Yuqori-qattiqlikdagi quyma temir karavot
To'liq qarish stressini engillashtiradigan, kuchli-tebranish va deformatsiyaga qarshi-qobiliyati, barqaror, uzoq-muddatli qattiq kesish qobiliyatiga ega integral yuqori-cho'yan to'shak.
-
Qattiqlashtirilgan nozik qo'llanmalar
To'shak relslari yuqori-chastotali söndürme va nozik silliqlash orqali qayta ishlanadi,-eskilikka chidamli, silliq siljiydi, yillar davomida asl aniqlikni saqlaydi.
-
Yuqori-momentli mil birligi
5,5 kVt/ixtiyoriy 7,5 kVt shpindelli dvigatel, maksimal 2000 rpm, past tebranish, ham qo'pol og'ir kesish, ham ko'zgu nozik burilishni amalga oshiradi.
-
0,001 mm mikro oziqlantirish
X / Z o'qi sharli vintli uzatish, minimal sozlash birligi 0,001 mm, partiya qismlari uchun barqaror o'lchamli bardoshlik.
-

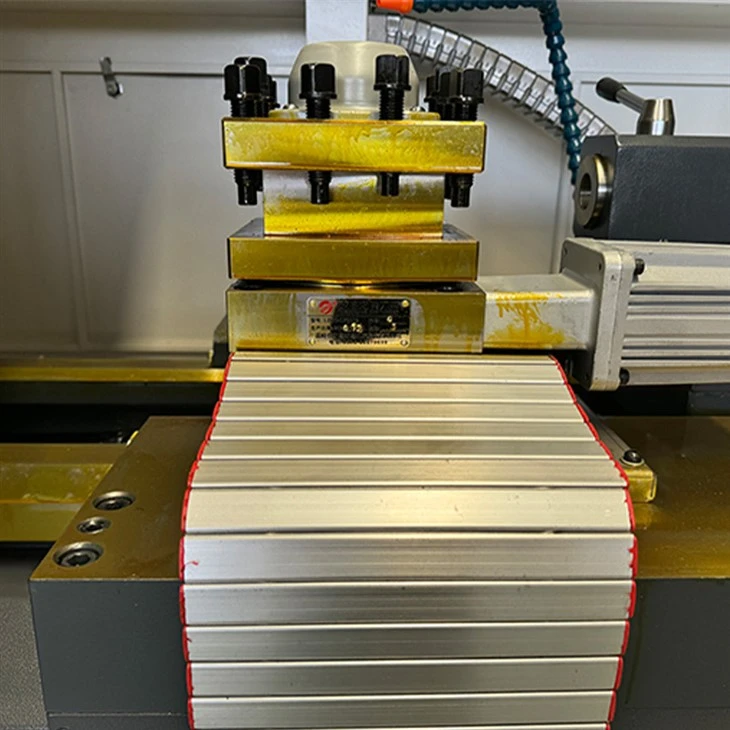

Ko'p jarayonli Integrated Tool Post.-
Standart 4 stansiyali elektr minorasi, 6/8 stantsiyaga ko'tarilishi mumkin, to'xtash vaqtini 40% ga qisqartirish uchun burilish, teginish, bitta qisishda zerikarli.
-
To'liq himoya va kam texnik xizmat ko'rsatish
Toʻliq yopiq suv oʻtkazmaydigan/chip-oʻtkazmaydigan himoya + nosozlik signalizatsiyasi bilan avtomatik majburiy moylash, kundalik tozalash va texnik xizmat koʻrsatish ish yukini 50% ga kamaytiradi.
Texnik parametr
|
Ism |
Birlik |
Texnik xususiyatlari |
||||
|
CK6140/500 |
CK6140/750 |
CK6140/1000 |
||||
|
Maks. To'shak ustida suzing |
mm |
Φ400 |
||||
|
X-yo‘nalishdagi rels oralig‘i |
mm |
180 |
||||
|
Z-yo‘nalishdagi rels oralig‘i |
mm |
330 |
400 |
|||
|
Maks. Slayd ustida burang |
mm |
Φ240 |
Φ180 |
|||
|
Yuqori masofa |
mm |
500 |
750 |
1000 |
||
|
Maks. diskni qayta ishlash diametri |
400 |
|||||
|
Maks. burilish uzunligi |
mm |
420/300 (6/8 Pozitsiya) |
620/500 (6/8 Pozitsiya) |
830/700 (6/8 Pozitsiya) |
||
|
Yuqori markaz |
To'shakdan |
mm |
230 |
210 |
||
|
Yerdan |
mm |
1020 |
||||
|
Teshik diametri orqali mil |
mm |
Φ48/Φ82 |
||||
|
Bar diametri |
mm |
Φ40/Φ65 |
||||
|
Majburiy emas, ichi bo'sh shtutserni teshikdan o'tkazish |
mm |
Φ40/ Φ65 |
||||
|
Mil uchi turi |
A2-6/A2-8 |
|||||
|
chak |
mm |
Oddiy PH200 (48 teshik)/PH250 (82 teshik) |
||||
|
Shpindel konusning konusi |
Yo'q |
40 daraja -standart bo'lmagan/metrik 90, 1:20 (82 teshik) |
||||
|
Ixtiyoriy 8 dyuymli ichi bo'sh chuck trubkasi ichki diametri |
mm |
Φ40 |
||||
|
Shpindel tezligini cheklash |
rpm |
2000 (48 teshik)/1600 (82 teshik) |
||||
|
Quyruq gilzasining diametri |
mm |
Φ60 |
||||
|
Quyruq yengi ichki teshik konus |
Yo'q |
MT5# |
||||
|
Quyruq yengining zarbasi |
mm |
120 |
||||
|

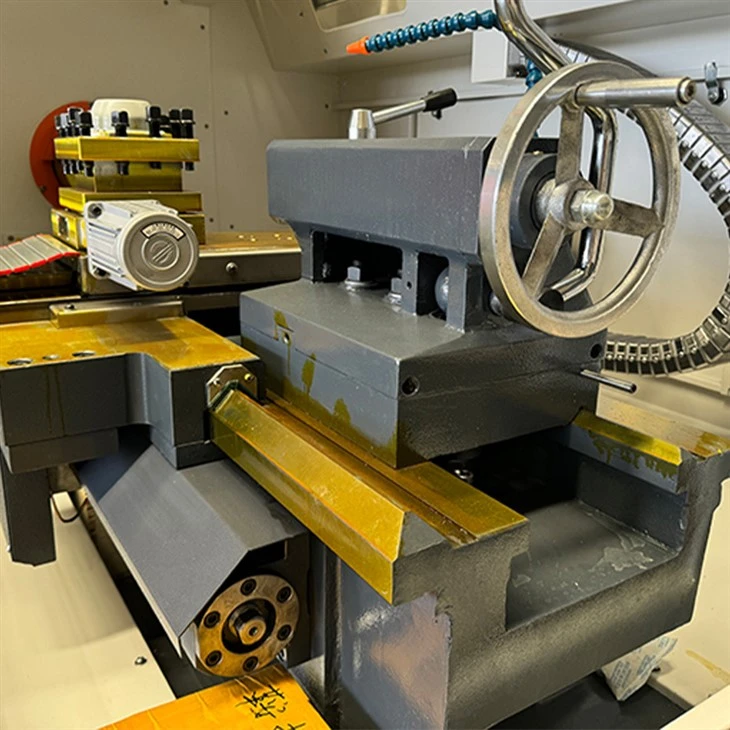

Quyruq zaxirasi shakli |
Oddiy qo'l krankkasi (ixtiyoriy gidravlik quyruq) |
|||||
|
Elektr asboblar ushlagichlari soni |
dona |
4 (ixtiyoriy 6/8 stansiya elektr) |
||||
|
Pichoq kvadrat o'lchami |
mm |
25 × 25 (to'rt stantsiya) |
||||
|
Vida modeli |
X o'qi |
mm |
FDC2506-P3 |
FDC2506-P3 |
FDC2506-P3 |
|
|
Z o'qi |
mm |
FDC3210-P3 |
FDC3210-P3 |
FDC4008-P3 |
||
|
X/Z tez aylanish tezligi |
m/min |
6/8 |
6/8 |
6/8 |
||
|
X sayohat |
mm |
220 |
220 |
220 |
||
|
Z sayohati |
mm |
550 |
750 |
1000 |
||
|
Minimal sozlash birligi |
mm |
0.001 |
0.001 |
0.001 |
||
|
asosiy vosita kuchi |
KVt |
5,5 (ixtiyoriy 7,5 kVt) |
5,5 (ixtiyoriy 7,5 kVt) |
5,5 (ixtiyoriy 7,5 kVt) |
||
|
umumiy quvvat |
KVt |
11(13) |
11(13) |
11(13) |
||
|
Mashinaning aniq og'irligi |
Kg |
1900 |
2200 |
2300 |
||
|
Olchamlari (L×W×H) |
mm |
2200×1500×1750 |
2200×1500×1750 |
2500×1600×1700 |
||
Standart uskunalar
|
Ism |
Texnik xususiyatlari |
Miqdori |
|

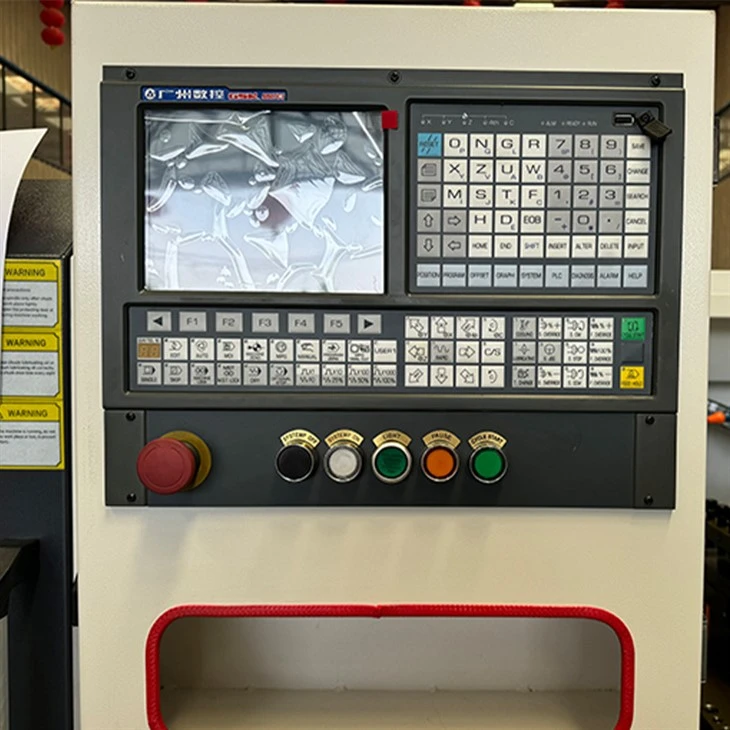

Boshqarish tizimi |
GSK 980TC3 |
1 to'plam |
|
Shpindelli dvigatel |
7,5 kVt |
1 to'plam |
|
Shpindel tuzilishi |
Qadam-kamroq |
1 to'plam |
|
Shpindelli podshipnik |
7024TBT/7022DB |
1 to'plam |
|
Qoʻllanma |
yuqori-chastotali qattiqlashuv |
1 to'plam |
|
Bilyali vint |
2506/3210 (0,55 metr) |
1 to'plam |
|
2506/3210 (0,75 metr) |
1 to'plam |
|
|
2506/4008 (1 metr) |
1 to'plam |
|
|
Vintli podshipnik |
Bilyali vintlar uchun maxsus podshipnik |
1 to'plam |
|
Asbob ushlagichi |
4 pozitsiyali elektr asbob |
1 to'plam |
|
Avtomatik moylash moslamasi |
RBCLB-2BZK |
1 to'plam |
|
Uchta-jag'li qo'lda ushlagich |
K11200 |
1 to'plam |
|
Sovutish pompasi |
90W |
1 to'plam |
Ixtiyoriy uskunalar
|
Qism nomi |
Tafsilotlar |
|
CNC tizimi |
FANUC |
|
SIEMENS |
|
|
Chip konveyer |
Yon joy |
|
Orqada |
|
|
Yog 'tumanini yig'uvchi |
|
|
Yog '-Suv ajratgich |
|
|
Bar materiallarini oziqlantiruvchi |
|
|
Puflash moslamasi |
|
|
Suv quroli |
|
|
7,5 kVt quvvatga ega 4 kutupli asosiy vosita |
|
|
Milning teshigi: 65 mm |
|
|
Milning teshigi: 82 mm |
|
Texnik parametr
Avtomobil komponentlarini qayta ishlash
Avtomobilning kichik vallarini, valf pinlarini, datchik gilzalarini, shassi mahkamlagichlarini, transmissiya flaneslarini qayta ishlang; qat'iy avtomobil bardoshlik standartlariga javob beradi, barqaror ommaviy ishlab chiqarish mustahkamligi.
Umumiy apparat va mahkamlagichlar
Boltlar, yong'oqlar, pinlar, perchinlar, tishli yenglar ishlab chiqarish; kichik va oʻrta apparat zavodlari uchun uzluksiz seriyali ishlab chiqarish uchun mos boʻlgan yuqori samarali ipni burishni qoʻllab-quvvatlaydi.
Shlangi va pnevmatik qismlar
Vana korpuslarini, piston vallarini, silindrli gilzalarni, muhrlash flaneslarini qayta ishlash; og'ir qattiq yotoq qotishma po'latdan chuqur kesish ostida hech qanday deformatsiyani kafolatlamaydi.
Mexanik uskunalar vali va disk qismlari
Dvigatel vallarini, tishli bo'shliqlarni, rulman rullarini, armatura flaneslarini burang; bir nechta markaz masofasi variantlari qisqa va uzun milya ish qismlariga mos keladi.
Energiya va quvur liniyasi armaturalari
Texnologik quvur liniyasi gardishlari, ulagich gilzalari, nasos vallari; katta burilish diametri dizayni o'rta{0}}o'lchamdagi og'ir qismlarga ishlov berish talablariga javob beradi.
Uy va elektr asboblari aksessuarlari
Elektr dvigatel vallari, asbob gilzalari, kichik tishli disklar; ixcham tartib kichik ishlov berish ustaxonalari uchun ustaxona maydonini tejaydi.
Nozik asboblar komponentlari
Optik asboblar gilzalari, datchiklar korpuslari, sozlash rodlari; 0,001 mm oziqlantirish mikro aylanadigan qismlarning qattiq bardoshliligini ta'minlaydi.
OEM va ODM moslashtirish xizmati
- Maxsus mashina rangi, tashqi logotipi va brend belgisi
- Asosiy boshqaruv tizimlarini tanlang: GSK / FANUC / SIEMENS
- Maxsus shpindel teshigi o'lchami, chuck turi va mil kuchi
- Avtomatik yordamchi qurilmalarni qo'shing: bar oziqlantiruvchi, chip konveyeri, yog 'tumanini tozalash
- Ish qismining maxsus o'lchamlariga mos keladigan sayohat chizig'ini, markaz masofasini sozlang
- Maxsus butun mashina kuchlanishi, turli mamlakatlar bozorlari uchun sim standarti
- Brend agentlari va loyiha xaridorlari uchun moslashuvchan MOQ yordami
Nima uchun bizni torna ishlab chiqaruvchi sifatida tanlaysiz
Professional zavod kuchi
20+ yillik CNC torna AR-GE va ishlab chiqarish tajribasi, 50 dan ortiq mamlakatlarga eksport qilinadigan mahsulotlar, to'liq ISO9001 sertifikati bilan to'liq sifat nazorati tizimi, barqaror yirik{3}}miqyosda yetkazib berish quvvati.
Yuqori barqaror ishlov berish sifati
Qattiqlashtirilgan og'ir{0}}yassi to'shak konstruktsiyasi, takroriy joylashishni aniqlash aniqligi mikron oralig'ida barqaror, mashinaning umumiy xizmat muddati oddiy stanoklarga nisbatan 3 yildan ko'proq yoki unga teng.
Narx{0}}Samarali moslashtirilgan yechimlar
Moslashtirilgan ishlab chiqarish liniyasini moslashtirish sxemalari sizning umumiy qismlarni qayta ishlash narxini 15%–30% ga kamaytirishi mumkin, bir-to'xtash yechimi bir nechta uskunalar xaridisiz.
Tez global{0}sotishdan keyingi yordam
Standart CK6140 modellari 15-30 kun ichida yetkazib beriladi; moslashtirilgan versiyalar 30-45 kun. Biz xorijda{6}}saytda o'rnatish, operatorlarni o'qitish, 24 soatlik onlayn masofaviy texnik yordam va global tezkor zaxira qismlarni yetkazib berishni ta'minlaymiz.
TSS
Savol: 1: CK6140 tekis yotoqli CNC torna qaysi ish qismlariga mos keladi?
Javob: : U asosan oʻrta oʻlchamdagi mil, disk, gardish, yeng metall qismlarini burish uchun ishlatiladi, avtomobil, apparat, gidravlika, mashinasozlik sanoatida keng qoʻllaniladi.
Savol: 2: CK6140 to'shagida maksimal tebranish qancha?
Javob: : To'shakda maksimal burilish PH400mm, uchta markaz masofasi varianti: tanlash uchun 500/750/1000mm.
Savol: 3: CNC tizimini FANUC/SIEMENS ga yangilashim mumkinmi?
Javob: : Ha, biz barcha CK6140 seriyali modellarida ixtiyoriy FANUC va SIEMENS boshqaruv tizimlarini qo'llab-quvvatlaymiz.
Savol: 4: OEM va ODM buyurtmalarini qabul qilasizmi?
Javob: : To'liq OEM/ODM xizmati mavjud, jumladan tashqi ko'rinish, konfiguratsiya, avtomatlashtirish aksessuarlarini sozlash.
Savol: 5: Yetkazib berish davri qancha davom etadi?
Javob: : Standart stok modellari: 15–30 ish kuni; moslashtirilgan konfiguratsiya mashinalari: 30-45 ish kuni.
Savol: 6: Sotishdan keyingi{1}}qanday yordamni taklif qila olasiz?
Javob: : Biz-saytda oʻrnatish va ishga tushirish, operatorlarni oʻqitish, 24 soat masofadan turib nosozliklarni bartaraf etish va uzoq-muddatli ehtiyot qismlar yetkazib berishni taʼminlaymiz.
